Приток-А-КОП-05
Скачать схему

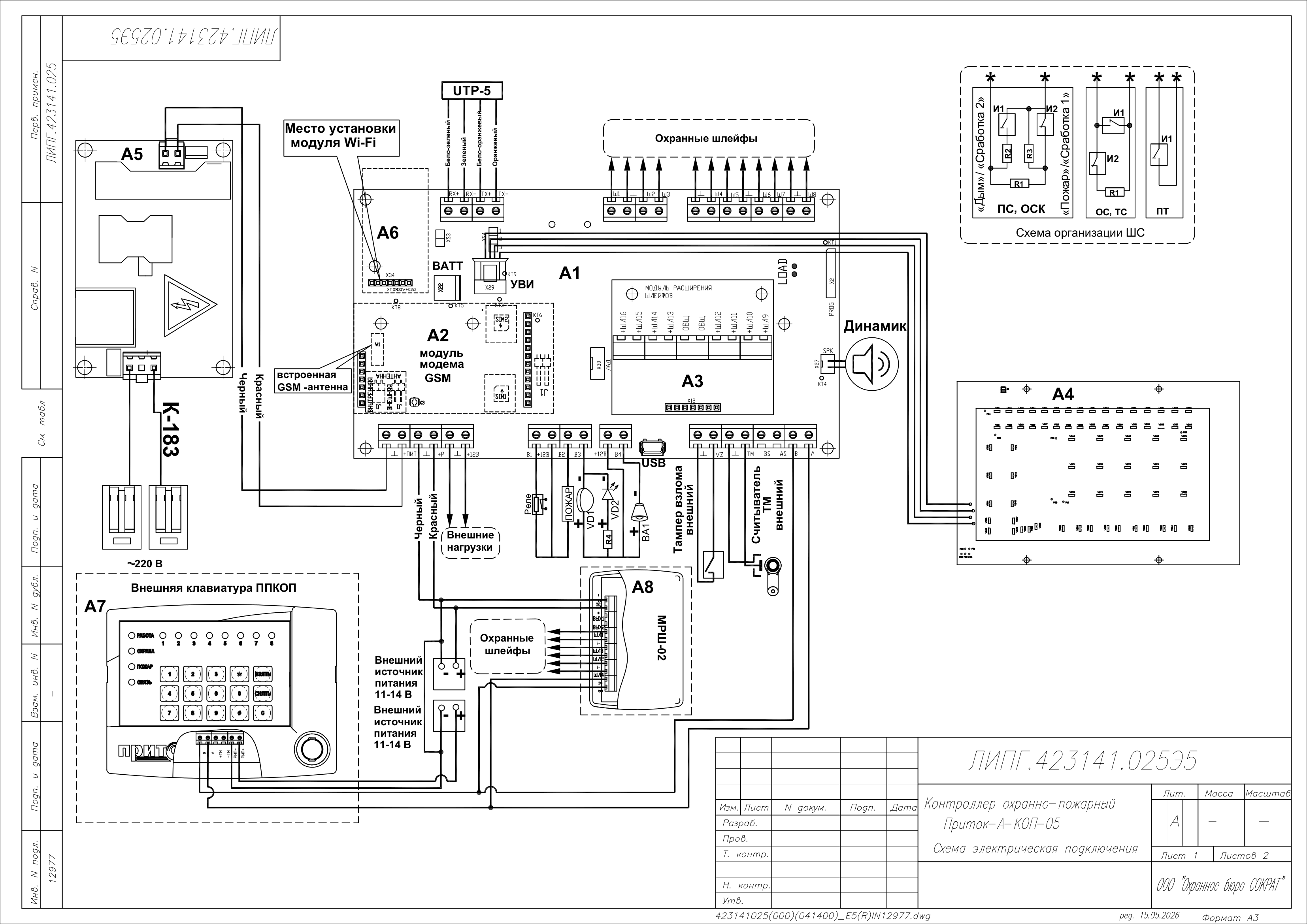

Рисунок 1 – Схема подключения прибора Приток-А-КОП-05
Внимание
На плате прибора имеются участки, находящиеся под опасным для жизни напряжением ~220 В. Запрещается производить установку, монтаж и техническое обслуживание прибора при включенном питании.
Снятие крышки прибора осуществляется в соответствии с Приложением Л.
Не рекомендуется проводить монтаж проводов вблизи тыльной стороны платы УВИ в месте расположения емкостных кнопок, для устранения ложных срабатываний кнопок.
Обозначение |
Расшифровка |
|---|---|
|
шлейф подключается к клеммам «Ш» и « |
+12В |
выход для питания внешних нагрузок |
+Р |
вход для подключения внешнего резервированного источника питания 11-14 В |
LOAD |
перемычка для входа в режим загрузчика без старта прошивки прибора, используется в процессе сброса конфигурации до значения по умолчанию |
SPK (Х27) |
разъём для подключения динамика |
USB |
вход miniUSB для подключения к компьютеру или мобильному устройству |
ЛАД |
разъем для подключения модуля беспроводных датчиков Ладога-РК |
ПОЖАР |
оповещатель световой «Пожар» |
ТМ |
вход подключения внешнего считывателя ТМ |
УВИ (Х29) |
разъем для подключения клавиатуры прибора (на схеме обозначена позицией А4) |
BA1 |
оповещатель звуковой |
R1 |
оконечный резистор ШС 4,7 кОм для состояния «Норма» |
R2 |
оконечный резистор ШС 1,2 - 1,5 кОм ШС типов ПС и ОСК для формирования тревог «Дым» или «Сработка 2» |
R3 |
оконечный резистор 7,5 кОм ШС типов ПС и ОСК для формирования тревог «Пожар» или «Сработка» |
R4 |
внешний токоограничивающий резистор 1,2 кОм |
SIM 1 |
разъём SIM-карты 1 |
SIM 2 |
разъём SIM-карты 2 |
UTP-5 |
кабель, обжатый по стандарту TIA/EIA 568B |
VD1 |
оповещатель световой «Охрана», типа «Маяк» |
VD2 |
выносной светодиодный оповещатель (ВИ) L-53LID (необходимо использовать внешний токоограничивающий резистор 1,2 кОм) |
VZ |
внешний тампер «Взлом» |
XS3 |
выбор напряжения питания ШС (перемычка установлена - напряжение 12 В, снята - 16 В) |
XS4 |
выбор источника питания (в положении «1-2» - питание от внешнего источника; в положении «2-3» - питание от внутреннего преобразователя) |
А1 |
плата прибора |
А2 |
модуль модема GSM |
А3 |
плата модуля расширения шлейфов МРШ-01 ЛИПГ.425521.002-02 |
А4 |
клавиатура прибора (УВИ-1.2) |
А5 |
блок питания EPS 25-12 |
А6 |
модуль WiFi Приток-А-ВС-03 ЛИПГ.465410.028 |
А7 |
внешняя клавиатура ППКОП |
А8 |
Внешний МРШ-02 |
И1 |
извещатели с нормально разомкнутыми контактами |
И2 |
извещатели с нормально замкнутыми контактами |
К-183 (ЛИПГ.685621.183) |
кабель питания 220 В для Приток-А-КОП-05 |
ОС |
тип шлейфа «Охранный», «Дверь», «Круглосуточный» |
ОСК |
тип шлейфа «Охранный с контролем линии» |
ПТ |
тип шлейфа «Патруль» |
ПС |
тип шлейфа «Пожарный» |
Реле |
реле для подключения внешних нагрузок, например, «Пожарное оповещение» |
ТС |
тип шлейфа «Тревожный» |
Х22 |
подключение АКБ |
Ш1-Ш8 |
охранные шлейфы типа ОС, ТС, ПС, ОСК, ПТ |
Примечание
Тип антенного разъема – SMA female.

»
