Приток-А-КОП-04

Схема подключения Приток-А-КОП-04

Скачать схему

• Скачать в PDF

• Скачать в DWG

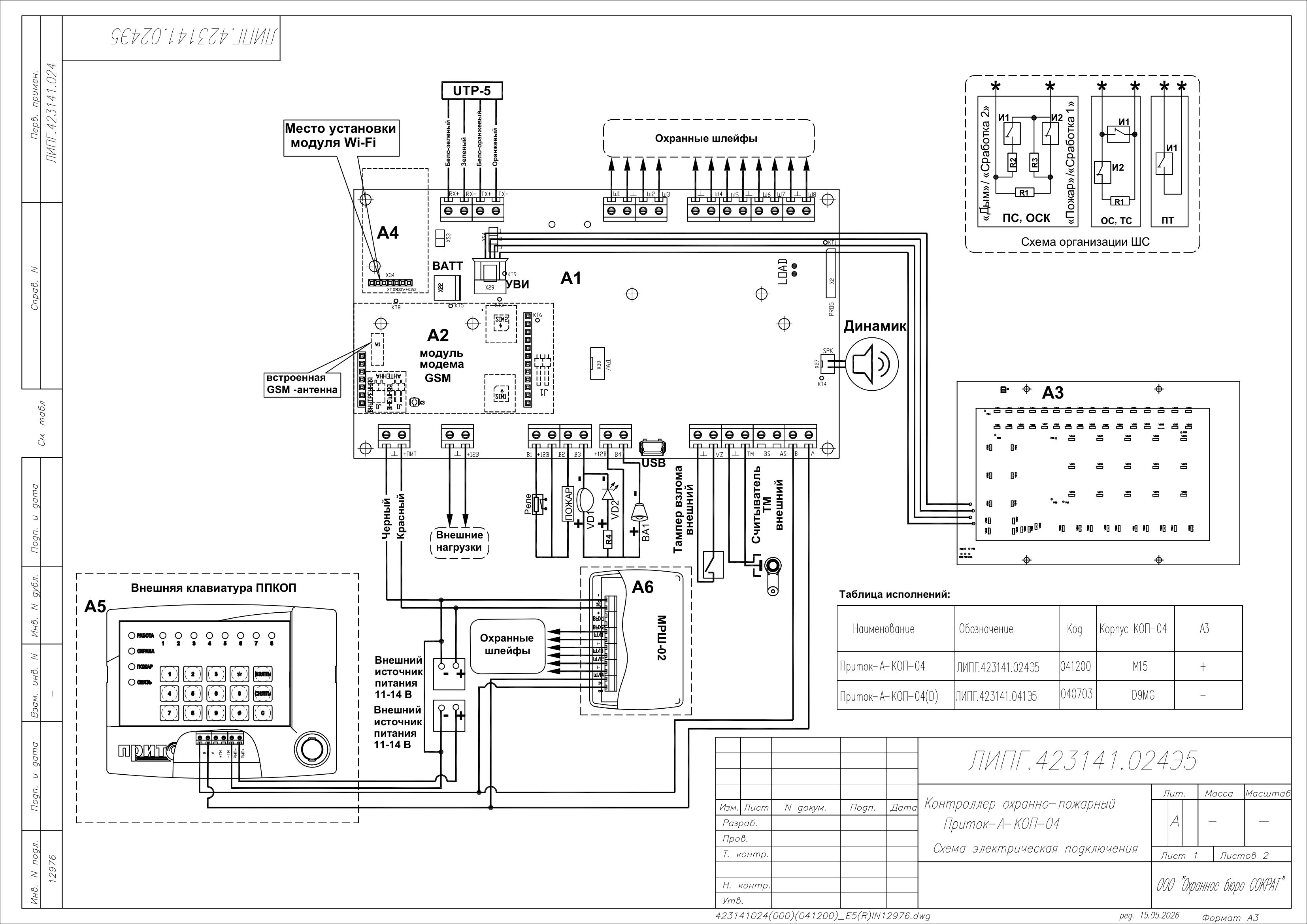

Рисунок 1 – Схема подключения прибора Приток-А-КОП-04

Внимание

1. Запрещается проводить монтаж проводов питания, динамика речевого оповещения и других проводов вблизи модемного модуля (А4) во избежание сбоев в работе прибора.

2. Не рекомендуется проводить монтаж проводов вблизи тыльной стороны платы УВИ в месте расположения емкостных кнопок, для устранения ложных срабатываний кнопок.

3. Снятие крышки прибора осуществляется в соответствии с Приложением Л.

Обозначение	Расшифровка
А1	плата прибора.
А2	модуль модема GSM.
А3	клавиатура прибора (УВИ-1.1).
А4	плата модуля Wi-Fi Приток-А-ВС-03.
А5	внешняя клавиатура ППКОП.
А6	Внешний МРШ-02.
	шлейф подключается к клеммам «Ш» и « ».
ОС	тип шлейфа «Охранный», «Дверь», «Круглосуточный».
ОСК	тип шлейфа «Охранный с контролем линии».
ПС	тип шлейфа «Пожарный».
ТС	тип шлейфа «Тревожный».
ПТ	тип шлейфа «Патруль».
Ш1 - Ш8	охранные шлейфы типа ОС, ТС, ПС, ОСК, ПТ.
И1	извещатели с нормально разомкнутыми контактами.
И2	извещатели с нормально замкнутыми контактами.
BA1	оповещатель звуковой.
R1	оконечный резистор ШС 4,7 кОм для состояния «Норма».
R2	оконечный резистор ШС 1,2 - 1,5 кОм ШС типов ПС и ОСК для формирования тревог «Дым» или «Сработка2».
R3	оконечный резистор 7,5 кОм ШС типов ПС и ОСК для формирования тревог «Пожар» или «Сработка 1».
R4	внешний токоограничивающий резистор 1,2 кОм.
VD1	оповещатель световой «Охрана», типа «Маяк».
VD2	выносной светодиодный оповещатель (ВИ) АЛ307БМ (необходимо использовать внешний токоограничивающий резистор 1,2 кОм).
ПОЖАР	оповещатель световой «Пожар».
Реле	реле для подключения внешних нагрузок, например, «Пожарное оповещение (звуковое)».
UTP-5	кабель, обжатый по стандарту TIA/EIA 568B.
SIM 1	разъем SIM-карты 1.
SIM 2	разъем SIM-карты 2.
+12В	выход для питания внешних нагрузок.
XS3	выбор напряжения питания ШС (перемычка установлена - напряжение 12 В, снята - 16 В).
XS4	выбор источника питания (в положении «1-2» - питание от внешнего источника, в положении «2-3» - питание от внутреннего преобразователя).
LOAD	перемычка для входа в режим загрузчика без старта прошивки прибора, используется в процессе сброса конфигурации до значения по умолчанию.
USB	вход miniUSB для подключения к компьютеру или мобильному устройству.
УВИ (Х29)	разъем для подключения клавиатуры прибора (на схеме обозначена А3).
ТМ	вход подключения внешнего считывателя ТМ.
SPK (Х27)	разъем для подключения динамика.
ЛАД	разъем для подключения модуля беспроводных датчиков Ладога-РК.
VZ	контакт для подключения внешнего тампера взлома.

Примечание

Тип антенного разъема – SMA female.
