Приток-А-КОП-02

Схема подключения Приток-А-КОП-02/-02.2

Скачать схему

• Скачать в PDF

• Скачать в DWG

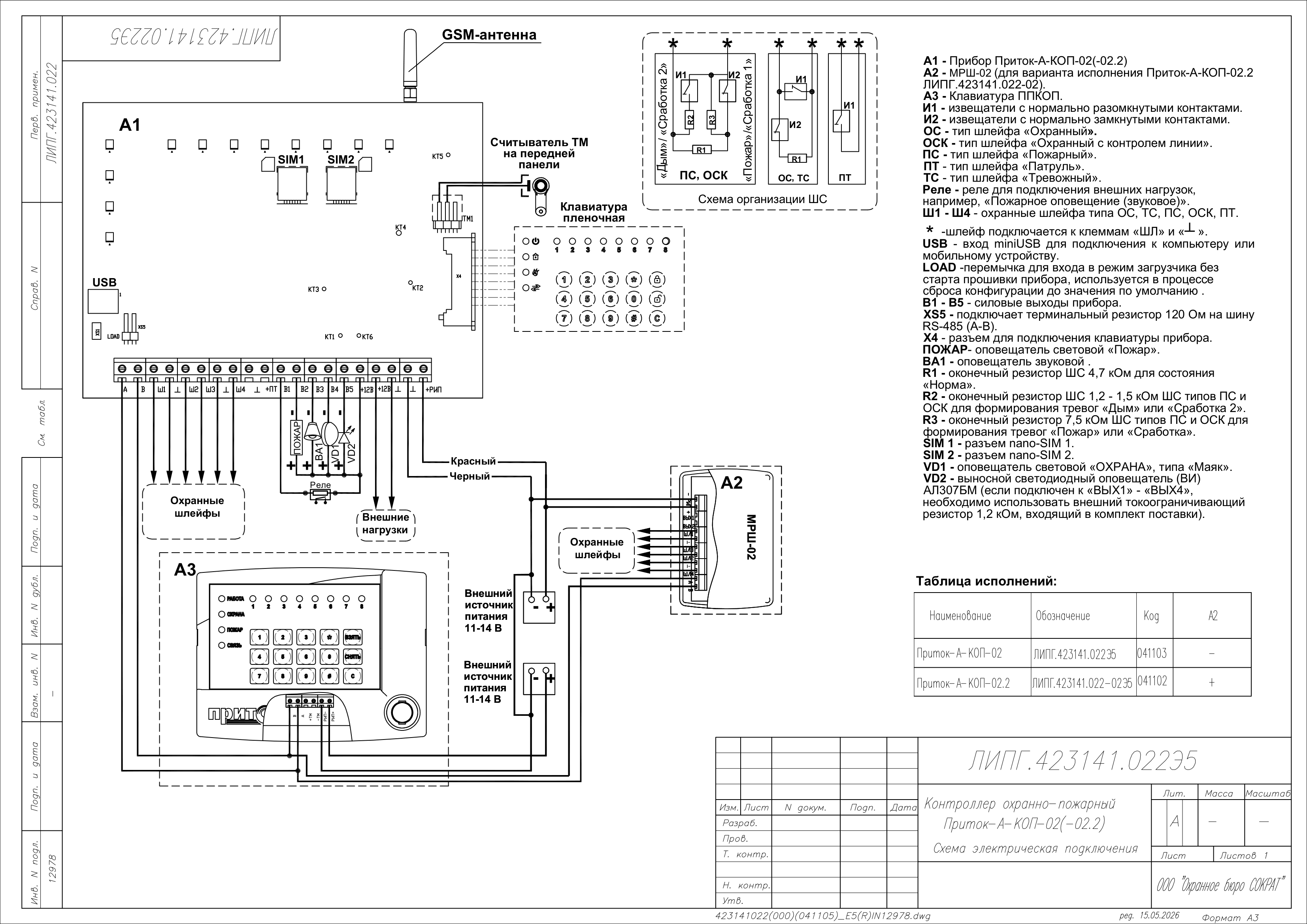

Рисунок 1 – Схема подключения прибора Приток-А-КОП-02/-02.2

Обозначение	Расшифровка
А1	Прибор Приток-А-КОП-02(-02.2).
А2	МРШ-02 (для варианта исполнения Приток-А-КОП-02.2 ЛИПГ.423141.022-02).
А3	Клавиатура ППКОП.
И1	извещатели с нормально разомкнутыми контактами.
И2	извещатели с нормально замкнутыми контактами.
ОС	тип шлейфа «Охранный».
ОСК	тип шлейфа «Охранный с контролем линии».
ПС	тип шлейфа «Пожарный».
ПТ	тип шлейфа «Патруль».
ТС	тип шлейфа «Тревожный».
Реле	реле для подключения внешних нагрузок, например, «Пожарное оповещение (звуковое)».
Ш1 - Ш4	охранные шлейфа типа ОС, ТС, ПС, ОСК, ПТ.
	шлейф подключается к клеммам «ШЛ» и « ».
USB	вход miniUSB для подключения к компьютеру или мобильному устройству.
LOAD	перемычка для входа в режим загрузчика без старта прошивки прибора, используется в процессе сброса конфигурации до значения по умолчанию.
В1 - В5	силовые выходы прибора.
XS5	подключает терминальный резистор 120 Ом на шину RS-485 (А-В).
Х4	разъем для подключения клавиатуры прибора.
ПОЖАР	оповещатель световой «Пожар».
BA1	оповещатель звуковой.
R1	оконечный резистор ШС 4,7 кОм для состояния «Норма».
R2	оконечный резистор ШС 1,2 - 1,5 кОм ШС типов ПС и ОСК для формирования тревог «Дым» или «Сработка 2».
R3	оконечный резистор 7,5 кОм ШС типов ПС и ОСК для формирования тревог «Пожар» или «Сработка».
SIM 1	разъем nano-SIM 1.
SIM 2	разъем nano-SIM 2.
VD1	оповещатель световой «ОХРАНА», типа «Маяк».
VD2	выносной светодиодный оповещатель (ВИ) АЛ307БМ (если подключен к «ВЫХ1» – «ВЫХ4», необходимо использовать внешний токоограничивающий резистор 1,2 кОм, входящий в комплект поставки).

Внимание

Выход 5 («В5») имеет встроенный токоограничивающий резистор для непосредственного подключения светодиода и дублирует тактику работы выхода 4 («В4»).

Примечание

Тип антенного разъема – SMA female.

Схема подключения Приток-А-КОП-02.4/-02.4К

Скачать схему

• Скачать в PDF

• Скачать в DWG

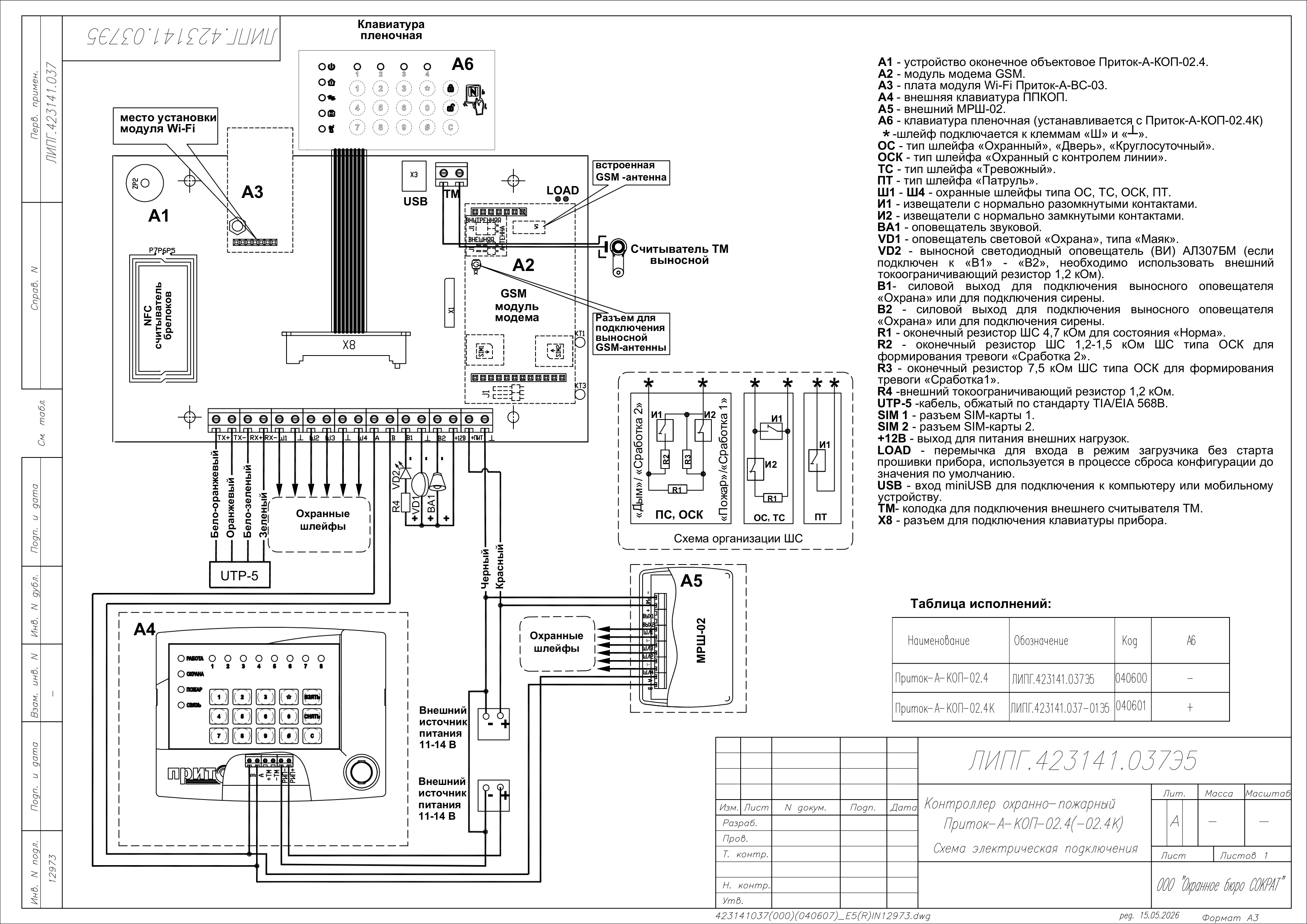

Рисунок 2 – Схема подключения прибора Приток-А-КОП-02.4/-02.4К

Обозначение	Расшифровка
А1	устройство оконечное объектовое Приток-А-КОП-02.4.
А2	модуль модема GSM.
А3	плата модуля Wi-Fi Приток-А-ВС-03.
А4	внешняя клавиатура ППКОП.
А5	внешний МРШ-02.
А6	клавиатура пленочная (устанавливается с Приток-А-КОП-02.4К).
	шлейф подключается к клеммам «Ш» и « ».
ОС	тип шлейфа «Охранный», «Дверь», «Круглосуточный».
ОСК	тип шлейфа «Охранный с контролем линии».
ТС	тип шлейфа «Тревожный».
ПТ	тип шлейфа «Патруль».
Ш1 - Ш4	охранные шлейфы типа ОС, ТС, ОСК, ПТ.
И1	извещатели с нормально разомкнутыми контактами.
И2	извещатели с нормально замкнутыми контактами.
BA1	оповещатель звуковой.
VD1	оповещатель световой «Охрана», типа «Маяк».
VD2	выносной светодиодный оповещатель (ВИ) АЛ307БМ (если подключен к «В1» – «В2», необходимо использовать внешний токоограничивающий резистор 1,2 кОм).
В1	силовой выход для подключения выносного оповещателя «Охрана» или для подключения сирены.
В2	силовой выход для подключения выносного оповещателя «Охрана» или для подключения сирены.
R1	оконечный резистор ШС 4,7 кОм для состояния «Норма».
R2	оконечный резистор ШС 1,2-1,5 кОм ШС типа ОСК для формирования тревоги «Сработка 2».
R3	оконечный резистор 7,5 кОм ШС типа ОСК для формирования тревоги «Сработка1».
R4	внешний токоограничивающий резистор 1,2 кОм.
UTP-5	кабель, обжатый по стандарту TIA/EIA 568B.
SIM 1	разъем SIM-карты 1.
SIM 2	разъем SIM-карты 2.
+12В	выход для питания внешних нагрузок.
LOAD	перемычка для входа в режим загрузчика без старта прошивки прибора, используется в процессе сброса конфигурации до значения по умолчанию.
USB	вход miniUSB для подключения к компьютеру или мобильному устройству.
ТМ	колодка для подключения внешнего считывателя TM.
Х8	разъем для подключения клавиатуры прибора.

Схема подключения Приток-А-КОП-02.6

Скачать схему

• Скачать в PDF

• Скачать в DWG

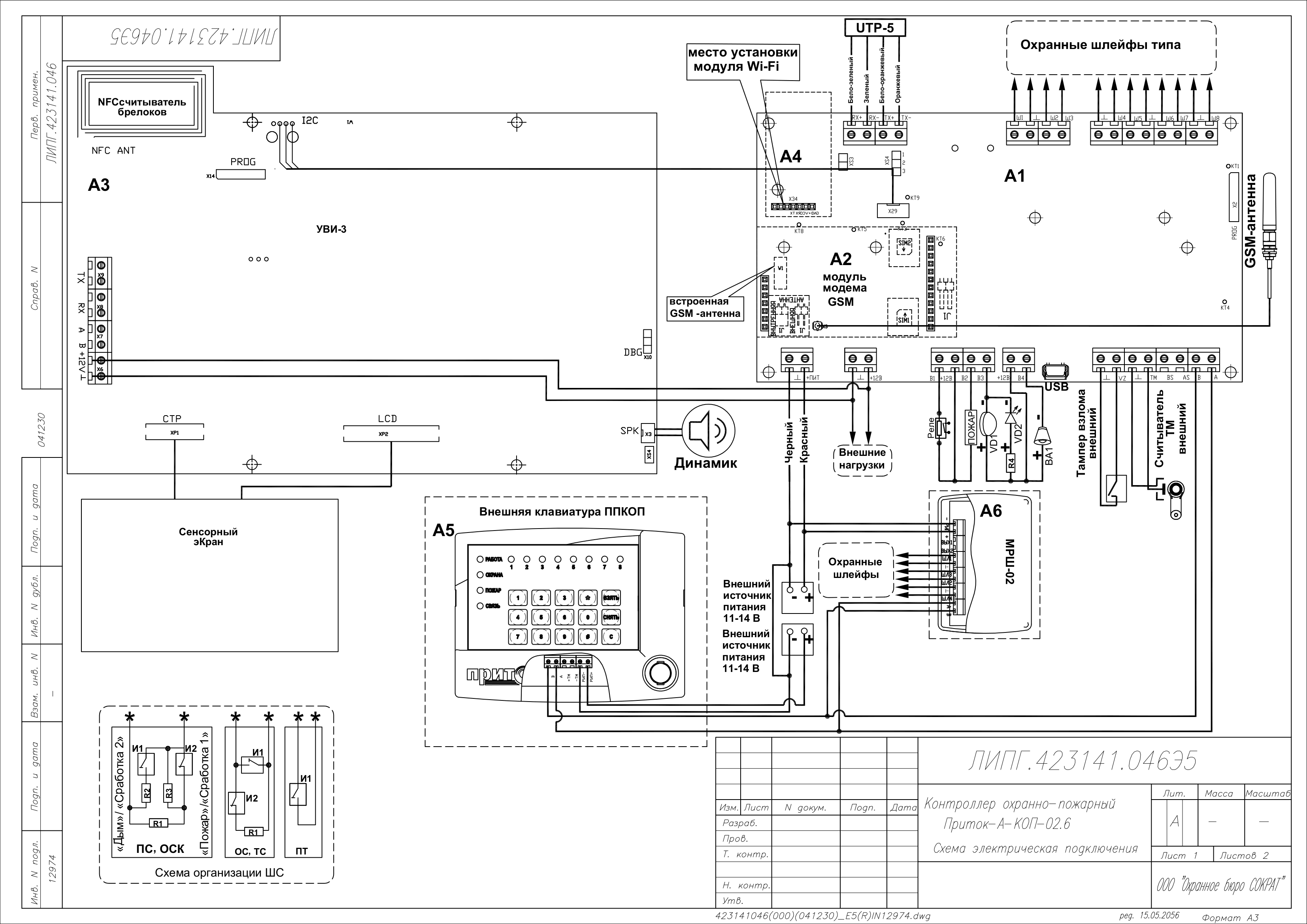

Рисунок 5 – Схема подключения прибора Приток-А-КОП-02.6

Обозначение	Расшифровка
А1	плата прибора Приток-А-КОП-02.6.
А2	модуль модема GSM.
А3	УВИ-3 с сенсорным экраном прибора.
А4	модуль Wi-Fi Приток-А-ВС-03.
А5	внешняя клавиатура ППКОП.
А6	Внешний МРШ-02 (приведен как пример подключения модулей шины расширения).
И1	извещатели с нормально разомкнутыми контактами.
И2	извещатели с нормально замкнутыми контактами.
ОС	тип шлейфа «Охранный», «Дверь», «Круглосуточный».
ОСК	тип шлейфа «Охранный с контролем линии».
ПС	тип шлейфа «Пожарный».
ПТ	тип шлейфа «Патруль».
Реле	реле для подключения внешних нагрузок, например, «Пожарное оповещение(звуковое)».
ТС	тип шлейфа «Тревожный».
Ш1 - Ш8	охранные шлейфы типа ОС, ТС, ПС, ОСК, ПТ.
	шлейф подключается к клеммам «Ш» и « ».
+12В	выход для питания внешних нагрузок.
SPK	разъём для подключения динамика на плате УВИ-3.
USB	вход miniUSB для подключения к компьютеру или мобильному устройству.
ПОЖАР	оповещатель световой «Пожар».
ТМ	вход подключения внешнего считывателя ТМ.
BA1	оповещатель звуковой.
DBG	разъем для подключения отладки сенсорного экрана прибора.
R1	оконечный резистор ШС 4,7 кОм для состояния «Норма».
R2	оконечный резистор ШС 1,2 - 1,5 кОм ШС типов ПС и ОСК для формирования тревог «Дым» или «Сработка 2».
R3	оконечный резистор 7,5 кОм ШС типов ПС и ОСК для формирования тревог «Пожар» или «Сработка 1».
R4	внешний токоограничивающий резистор 1,2 кОм.
SIM 1	разъем SIM-карты 1.
SIM 2	разъем SIM-карты 2.
UTP-5	кабель, обжатый по стандарту TIA/EIA 568B.
VD1	оповещатель световой «Охрана», типа «Маяк».
VD2	выносной светодиодный оповещатель (ВИ) АЛ307БМ (необходимо использовать внешний токоограничивающий резистор 1,2 кОм).
VZ	контакт для подключения внешнего тампера взлома.
Х29	разъем для подключения УВИ-3 с сенсорным экраном прибора (на схеме обозначена позицией А3).
XS3, XS4	выбор напряжения питания ШС: если перемычка XS4 установлена в положении «1-2» – на питание ШС подаётся напряжение внешнего питания прибора, если перемычка XS4 установлена в положении «2-3» – питание ШС зависит от перемычки XS3 (перемычка установлена – напряжение 12 В, снята – 16 В).
В1-В4	силовые выходы прибора.

Внимание

Выход 5 («В5») имеет встроенный токоограничивающий резистор для непосредственного подключения светодиода и дублирует тактику работы выхода 4 («В4»).

Примечание

Тип антенного разъема – SMA female.

Примечание

Тип антенного разъема – SMA female.
