Приток-А-КОП-03

Скачать схему

• Скачать в PDF

• Скачать в DWG

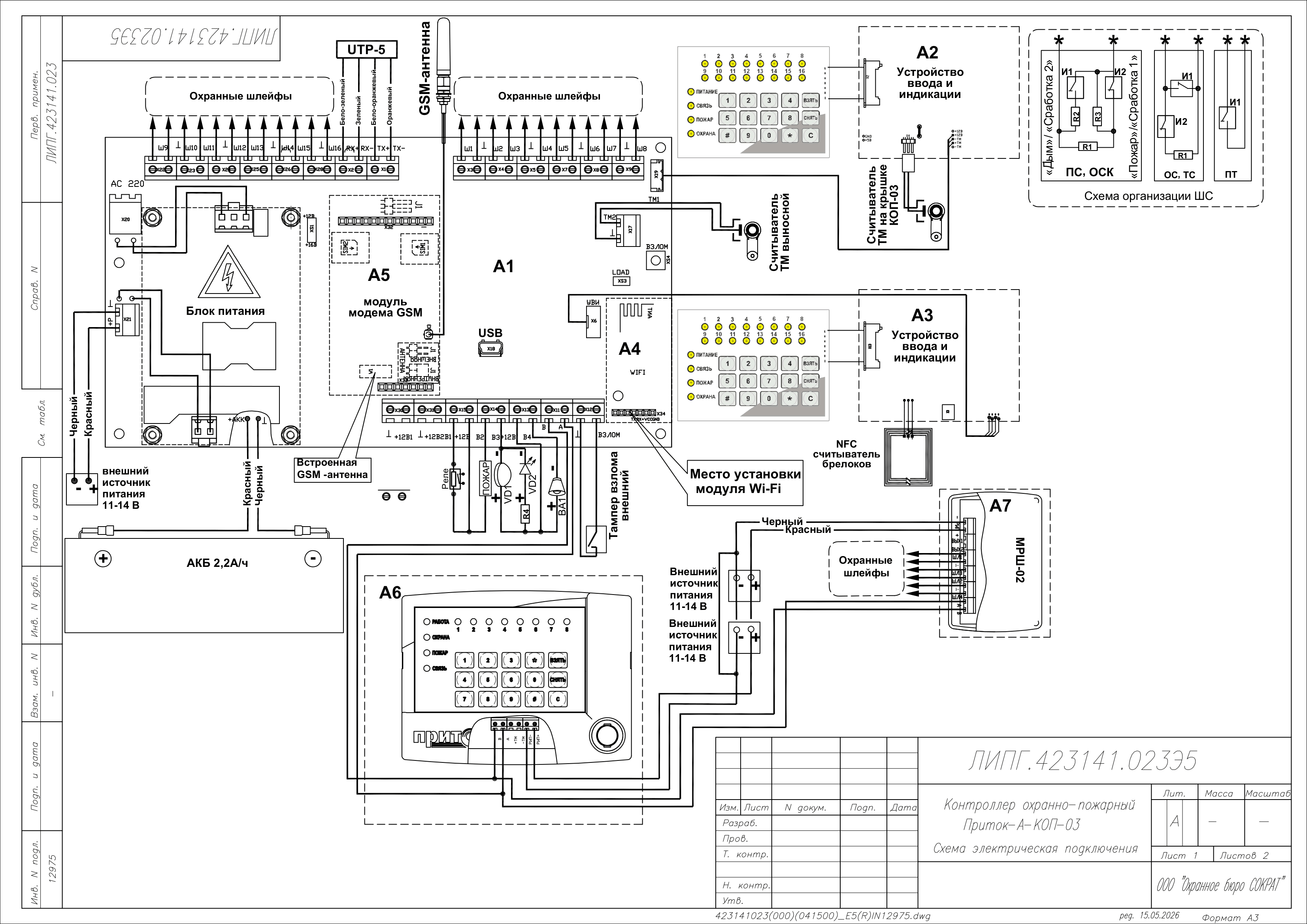

Рисунок 1 – Схема подключения прибора Приток-А-КОП-03/Приток-А-КОП-03 NFC

Обозначение	Расшифровка
А1	плата прибора;
А2	клавиатура прибора версии Приток-А-КОП-03;
А3	устройство визуальной индикации прибора версии Приток-А-КОП-03 NFC;
А4	модуль Wi-Fi;
А5	модуль модема GSM;
А6	внешняя клавиатура, подключенная по интерфейсу RS-485;
А7	внешний МРШ-02;
В1-В4	силовые выходы прибора;
	шлейф подключается к клеммам «ШЛ» и « »;
ОС	тип шлейфа «Охранный»;
ОСК	тип шлейфа «Охранный с контролем линии»;
ПС	тип шлейфа «Пожарный»;
ПТ	тип шлейфа «Патруль»;
ТС	тип шлейфа «Тревожный»;
Ш1 - Ш8(16)	ШЛ, охранные шлейфа типа ОС, ТС, ПС, ОСК, ПТ;
И1	извещатели с нормально разомкнутыми контактами;
И2	извещатели с нормально замкнутыми контактами;
BA1	оповещатель звуковой;
R1	оконечный резистор ШС 4,7 кОм для состояния «Норма»;
R2	оконечный резистор ШС 1,2 - 1,5 кОм ШС типов ПС и ОСК для формирования тревог «Дым» или «Сработка 2»;
R3	оконечный резистор 7,5 кОм ШС типов ПС и ОСК для формирования тревог «Пожар» или «Сработка»;
R4	внешний токоограничивающий резистор 1,2 кОм;
VZ	внешний тампер «Взлом»;
VD1	оповещатель световой «Охрана», типа «Маяк»;
VD2	выносной светодиодный оповещатель «Охрана» (ВИ) АЛ307БМ (если подключен к В1 - В4, необходимо использовать внешний токоограничивающий резистор 1,2 кОм);
ПОЖАР	оповещатель световой «Пожар»;
Реле	реле для подключения внешних нагрузок, например, «Пожарное оповещение»;
SIM 1	разъём microSIM-карты 1;
SIM 2	разъём microSIM-карты 2;
TM1	разъем для подключения встроенной клавиатуры;
+12В1	выход для питания внешних нагрузок;
+12В2, +12В	выходы для подключения внешней нагрузки;
XS1	выбор напряжения питания ШС (контакт «2-3» - 17 В; контакт «1-2» - 12 В);
UTP-5	кабель Ethernet;
LOAD	перемычка для входа в режим загрузчика без старта прошивки прибора, используется в процессе сброса конфигурации до значения по умолчанию;
USB	вход miniUSB для подключения к компьютеру или мобильному устройству;
+Р	вход для подключения внешнего резервированного источника питания 11-14 В;
ТМ	считыватель ключей ТМ;
ТМ2	колодка для подключения внешнего считывателя TM;
АКБ 2,2 А/ч	аккумуляторная батарея емкостью 2,2 А/ч;
X3	разъем для подключения внешней антенны (тип разъёма U.FL-R-SMT(01));
W1	встроенная антенна модуля модема;
УВИ	разъем для подключения устройства визуальной индикации (для считывания NFC).

Внимание

На плате прибора имеются участки, находящиеся под опасным для жизни напряжением ~220 В. Запрещается производить установку, монтаж и техническое обслуживание прибора при включенном питании.

Примечание

Тип антенного разъема – SMA female.
