Приток-А-КОП-01

Схема подключения Приток-А-КОП-01(исп.1-исп.3)

Скачать схему

../_images/423141050%28000%29%28041300%29_E5%28R%29IN12970.png

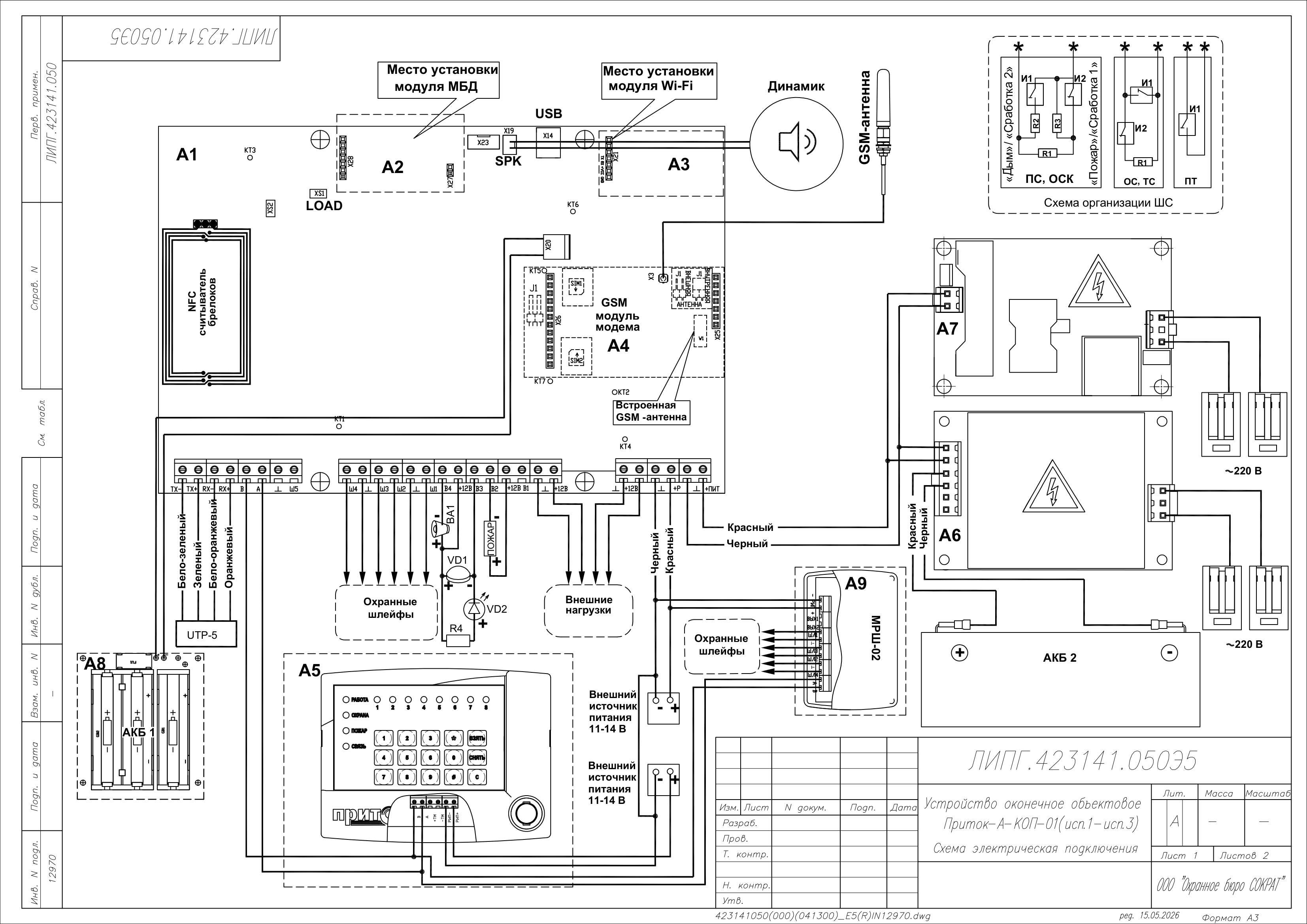

Рисунок 1 – Схема подключения прибора Приток-А-КОП-01(исп.1-исп.3)

Внимание

Не устанавливать на прибор ШС типа «Пожарный»!

Обозначение

Расшифровка

aster

шлейф подключается к клеммам «Ш» и « gnd »

+12В

выход для питания внешних нагрузок

вход для подключения внешнего резервированного источника питания 10,2-14,5 В

LOAD

перемычка для входа в режим загрузчика без старта прошивки прибора, используется в процессе сброса конфигурации до значения по умолчанию

SPK

разъём для подключения динамика

USB

вход miniUSB для подключения к компьютеру или мобильному устройству

BA1

оповещатель звуковой

R1

оконечный резистор ШС 4,7 кОм для состояния «Норма»

R2

оконечный резистор ШС 1,2-1,5 кОм ШС типа ОСК для формирования сообщения «Сработка 2»

R3

оконечный резистор 7,5 кОм ШС типа ОСК для формирования сообщения «Сработка»

R4

внешний токоограничивающий резистор 1,2 кОм

SIM 1

разъём SIM-карты 1

SIM 2

разъём SIM-карты 2

UTP-5

кабель, обжатый по стандарту TIA/EIA 568B

VD1

оповещатель световой «Охрана», типа «Маяк»

VD2

выносной светодиодный оповещатель (ВИ) АЛ307БМ (необходимо использовать внешний токоограничивающий резистор 1,2 кОм)

А1

плата прибора Приток-А-КОП-01

А2

модуль беспроводных датчиков Ладога-РК или Астра-РИ-М (Приток-А-МБД-01.1(-02.1))

А3

модуль WiFi Приток-А-ВС-03

А4

плата GSM модуля модемного

А5

внешняя клавиатура, подключенная по интерфейсу RS-485

А6

блок питания PSC-60A, обеспечивает питание прибора и зарядку свинцово-кислотного АКБ (свинцово-кислотный АКБ применяется только в КОП-01 исп.3)

А7

блок питания EPS-35-12, обеспечивает питание прибора (применяется в КОП-01 исп.2)

А8

держатель литий-ионных или литий-полимерных аккумуляторных батарей формата 18650 (при эксплуатации КОП-01 исп.2)

А9

внешний МРШ-02

И1

извещатели с нормально разомкнутыми контактами

И2

извещатели с нормально замкнутыми контактами

ОС

тип шлейфа «Охранный», «Дверь», «Круглосуточный»

ОСК

тип шлейфа «Охранный с контролем линии»

ПТ

тип шлейфа «Патруль»

ТС

тип шлейфа «Тревожный»

Х20

подключение литий-ионного или литий-полимерного АКБ (только для КОП-01 исп.2)

XS2

перемычка для регулировки уровня громкости звукового оповещателя

X3

разъем для подключения внешней антенны (тип разъёма U.FL-R-SMT(01))

Ш1-Ш5

охранные шлейфы типа ОС, ТС, ОСК, ПТ

Схема подключения Приток-А-КОП-01 (исп.4)

Скачать схему

../_images/423141050-09%28000%29%28041304%29_E5%28R%29IN12971.png

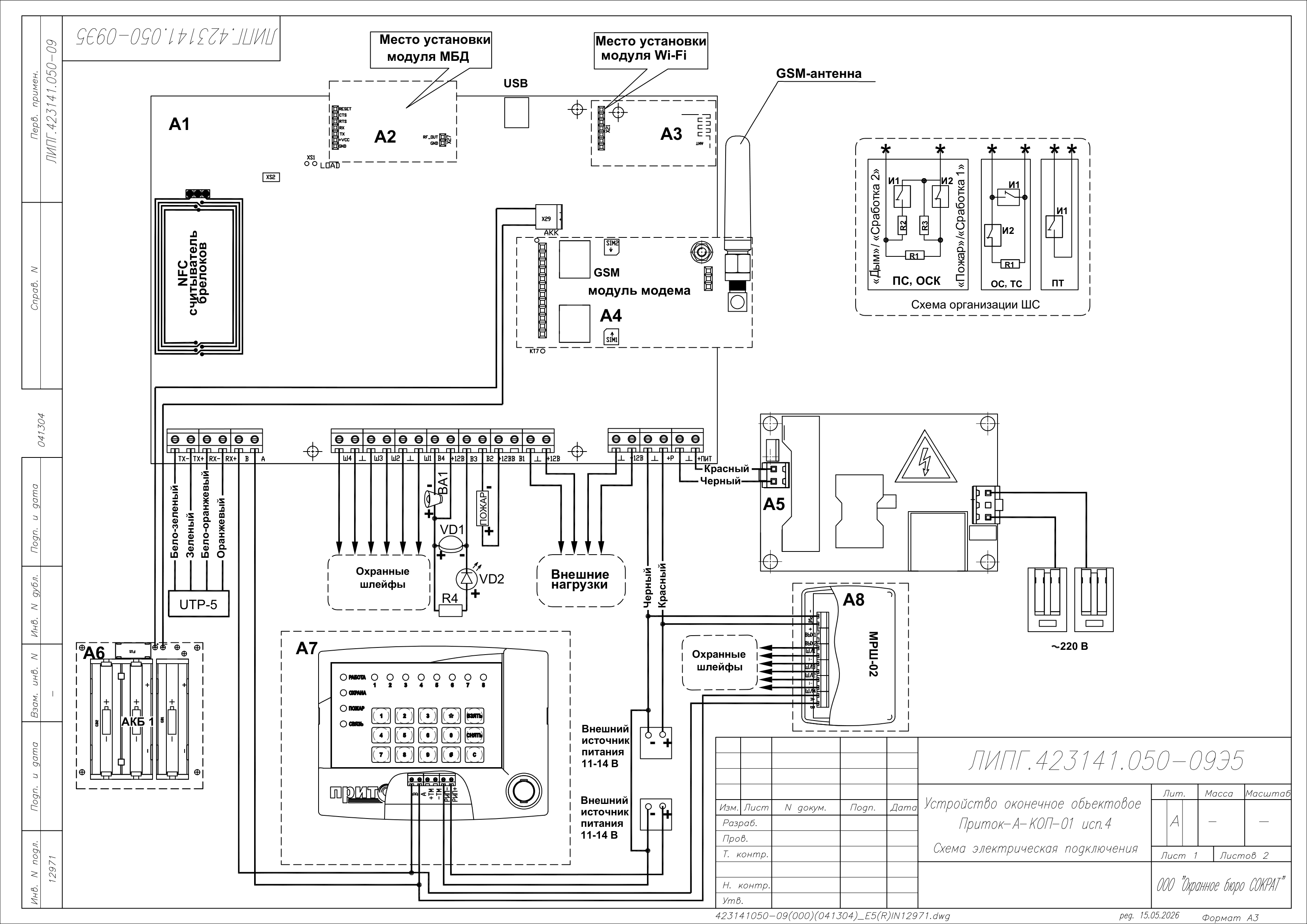

Рисунок 2 – Схема подключения прибора Приток-А-КОП-01 (исп.4)

Внимание

  1. На блоке питания прибора имеются участки, находящиеся под опасным для жизни напряжением ~220 В. Запрещается производить установку, монтаж и техническое обслуживание прибора при включенном питании.

  2. Запрещается проводить монтаж проводов питания, динамика речевого оповещения и других проводов вблизи модемного модуля (А4) во избежание сбоев в работе прибора.

  3. Не устанавливать на прибор ШС типа «Пожарный»!

Обозначение

Расшифровка

А1

плата изделия

А2

модуль беспроводных датчиков (Приток-А-МБД-01.1)

А3

модуль Wi-Fi (Приток-А-ВС-03)

А4

плата модуля модема

А5

источник питания WX-DC24025, обеспечивает питание изделия

А6

плата с держателем литий-ионных или литий-полимерных аккумуляторных батарей формата 18650

А7

внешняя клавиатура, подключенная по интерфейсу RS-485

А8

внешний МРШ-02

WA1

антенна GSM

aster

шлейф подключается к клеммам «Ш» и « gnd »

+12В

выход для питания внешних нагрузок

вход для подключения внешнего резервированного источника питания 10,2-14,5 В

LOAD

перемычка для входа в режим загрузчика без старта прошивки прибора, используется в процессе сброса конфигурации до значения по умолчанию

USB

вход miniUSB для подключения к компьютеру или мобильному устройству

BA1

оповещатель звуковой

R1

оконечный резистор ШС 4,7 кОм для состояния «Норма»

R2

оконечный резистор ШС 1,2-1,5 кОм ШС типа ОСК для формирования сообщения «Сработка 2»

R3

оконечный резистор 7,5 кОм ШС типа ОСК для формирования сообщения «Сработка»

R4

внешний токоограничивающий резистор 1,2 кОм

SIM 1

разъём SIM-карты 1

SIM 2

разъём SIM-карты 2

UTP-5

кабель, обжатый по стандарту TIA/EIA 568B

VD1

оповещатель световой «Охрана», типа «Маяк»

VD2

выносной светодиодный оповещатель (ВИ) (необходимо использовать внешний токоограничивающий резистор 1,2 кОм)

И1

извещатели с нормально разомкнутыми контактами

И2

извещатели с нормально замкнутыми контактами

ОС

тип шлейфа «Охранный», «Дверь», «Круглосуточный»

ОСК

тип шлейфа «Охранный с контролем линии»

ПТ

тип шлейфа «Патруль»

ТС

тип шлейфа «Тревожный»

Х29

подключение литий-ионного АКБ

XS2

перемычка для регулировки уровня громкости звукового оповещателя, если громкости недостаточно, то миниджампер надо надеть

Ш1-Ш4

охранные шлейфы типа ОС, ТС, ОСК, ПТ

Схема подключения Приток-А-КОП-01 (8)

Скачать схему

../_images/423141062-01%28000%29%28041307%29_E5%28R%29IN12972.png

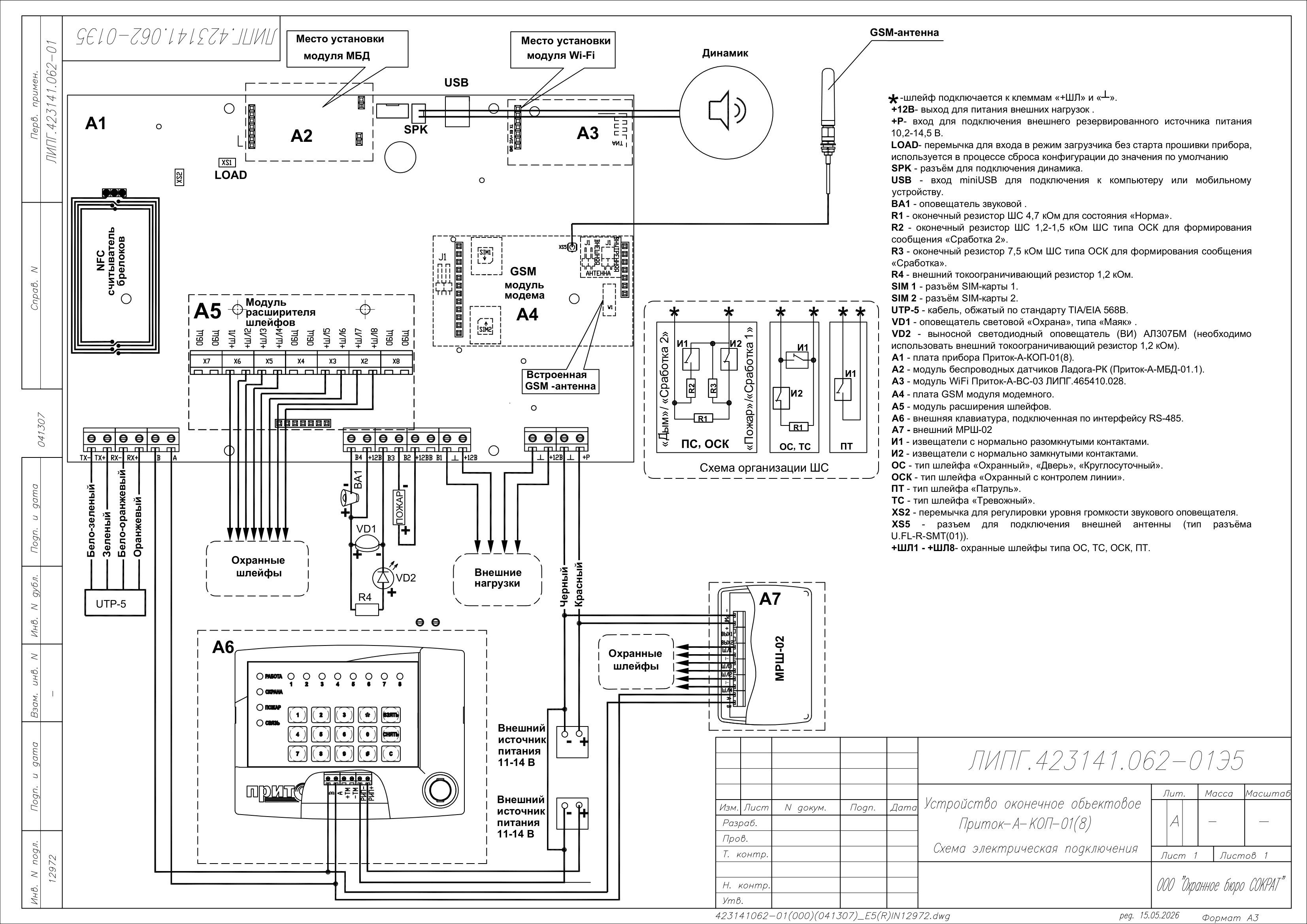

Рисунок 3 – Схема подключения прибора Приток-А-КОП-01 (8)

Обозначение

Расшифровка

aster

шлейф подключается к клеммам «+ШЛ» и « gnd »

+12В

выход для питания внешних нагрузок

вход для подключения внешнего резервированного источника питания 10,2-14,5 В

LOAD

перемычка для входа в режим загрузчика без старта прошивки прибора, используется в процессе сброса конфигурации до значения по умолчанию

SPK

разъём для подключения динамика

USB

вход miniUSB для подключения к компьютеру или мобильному устройству

BA1

оповещатель звуковой

R1

оконечный резистор ШС 4,7 кОм для состояния «Норма»

R2

оконечный резистор ШС 1,2-1,5 кОм ШС типа ОСК для формирования сообщения «Сработка 2»

R3

оконечный резистор 7,5 кОм ШС типа ОСК для формирования сообщения «Сработка»

R4

внешний токоограничивающий резистор 1,2 кОм

SIM 1

разъём SIM-карты 1

SIM 2

разъём SIM-карты 2

UTP-5

кабель, обжатый по стандарту TIA/EIA 568B

VD1

оповещатель световой «Охрана», типа «Маяк»

VD2

выносной светодиодный оповещатель (ВИ) АЛ307БМ (необходимо использовать внешний токоограничивающий резистор 1,2 кОм)

А1

плата прибора Приток-А-КОП-01(8)

А2

модуль беспроводных датчиков Ладога-РК (Приток-А-МБД-01.1)

А3

модуль WiFi Приток-А-ВС-03 ЛИПГ.465410.028

А4

плата GSM модуля модемного

А5

модуль расширения шлейфов

А6

внешняя клавиатура, подключенная по интерфейсу RS-485

А7

внешний МРШ-02

И1

извещатели с нормально разомкнутыми контактами

И2

извещатели с нормально замкнутыми контактами

ОС

тип шлейфа «Охранный», «Дверь», «Круглосуточный»

ОСК

тип шлейфа «Охранный с контролем линии»

ПТ

тип шлейфа «Патруль»

ТС

тип шлейфа «Тревожный»

XS2

перемычка для регулировки уровня громкости звукового оповещателя

XS5

разъем для подключения внешней антенны (тип разъёма U.FL-R-SMT(01))

+ШЛ1 - +ШЛ8

охранные шлейфы типа ОС, ТС, ОСК, ПТ
