«Веб-статистика»
НАЗНАЧЕНИЕ
«Веб-статистика» - веб-приложение из состава ПАК ИСБ «Приток-А», которое предназначено для сбора и анализа информации с пультов централизованного наблюдения (далее – ПЦН) подразделений Вневедомственной Охраны Росгвардии РФ. Приложение помогает руководителям инженерно-технических служб и руководителям подразделений различного уровня просматривать и анализировать собранную информацию в виде отчетов, таблиц, графиков, диаграмм.
КАК ЭТО РАБОТАЕТ
«Веб-статистика» работает на выделенном компьютере и взаимодействует с ПЦН подразделений. Схема работы выстроена таким образом, чтобы обеспечить автоматический сбор данных и удобный доступ к ним для разных категорий пользователей.
В процессе работы приложение собирает статистическую информацию с ПЦН подразделений, в базах данных которых, формируются и накапливаются все необходимые сведения (см. раздел «Какие данные собираются»).
Для получения информации «Веб-статистика» взаимодействует с приложением «Приток-Охрана-WEB», которое должно быть развёрнуто в каждом подразделении. Обмен данными происходит по защищенному протоколу HTTP/HTTPS.

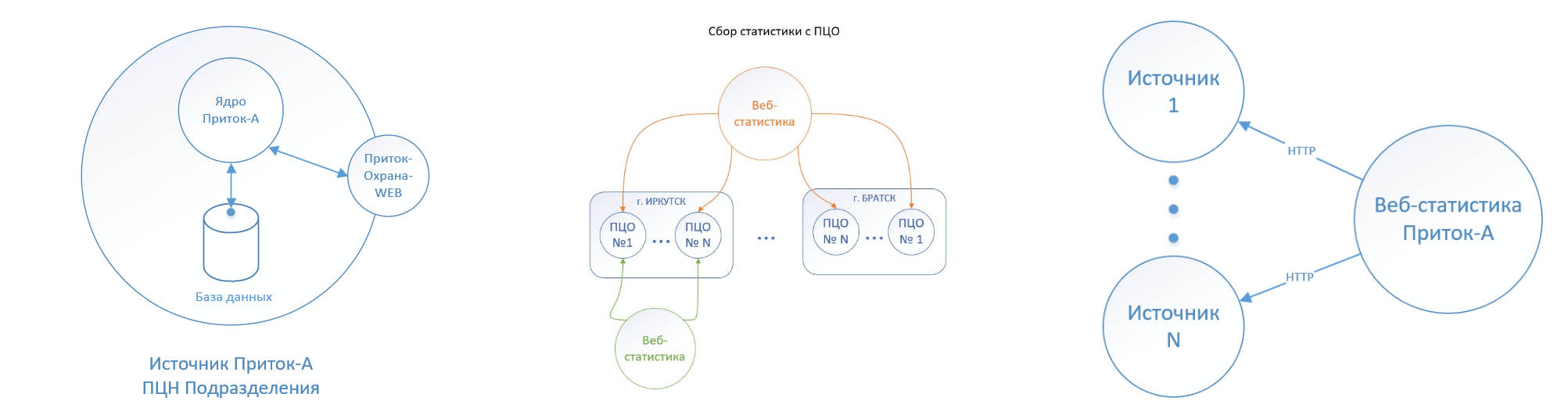

Общая схема сбора статистики с пультов централизованного наблюдения представлена на рисунке 1.
Рисунок 1 – Сбор статистики с ПЦН подразделений
Список ПЦН подразделений, с которыми работает приложение, задаётся в его конфигурации. Настройку выполняет администратор через специальный веб-интерфейс.
Для сотрудников подразделений предусмотрен отдельный веб-интерфейс, через который они могут просматривать отчёты и аналитические данные. Вход в этот интерфейс возможен только для пользователей, зарегистрированных в конфигурации. Доступ осуществляется через обычный веб-браузер – достаточно знать определённый URL либо IP-адрес и порт. Для входа используется система авторизации при помощи логина и пароля.
Система предоставляет возможность систематизированного управления правами. Администратор может для каждого сотрудника:
создать учётную запись (логин и пароль);
указать, с какими ПЦН подразделений пользователь может работать;
определить, какие разделы и отчёты ему доступны.
Таким образом, один сотрудник может видеть только те данные, на которые ему предоставил права администратор, а руководитель – сводную информацию по всем подразделениям.
Благодаря этому реализуется иерархическая модель доступа, например:
Начальник инженерно-технической службы ФГКУ УВО области имеет доступ к статистике со всех ПЦН региона;
Управление, расположенное в городе, может собирать информацию только с ПЦН своего города;
Начальник конкретного ПЦН видит данные только по своему подразделению.

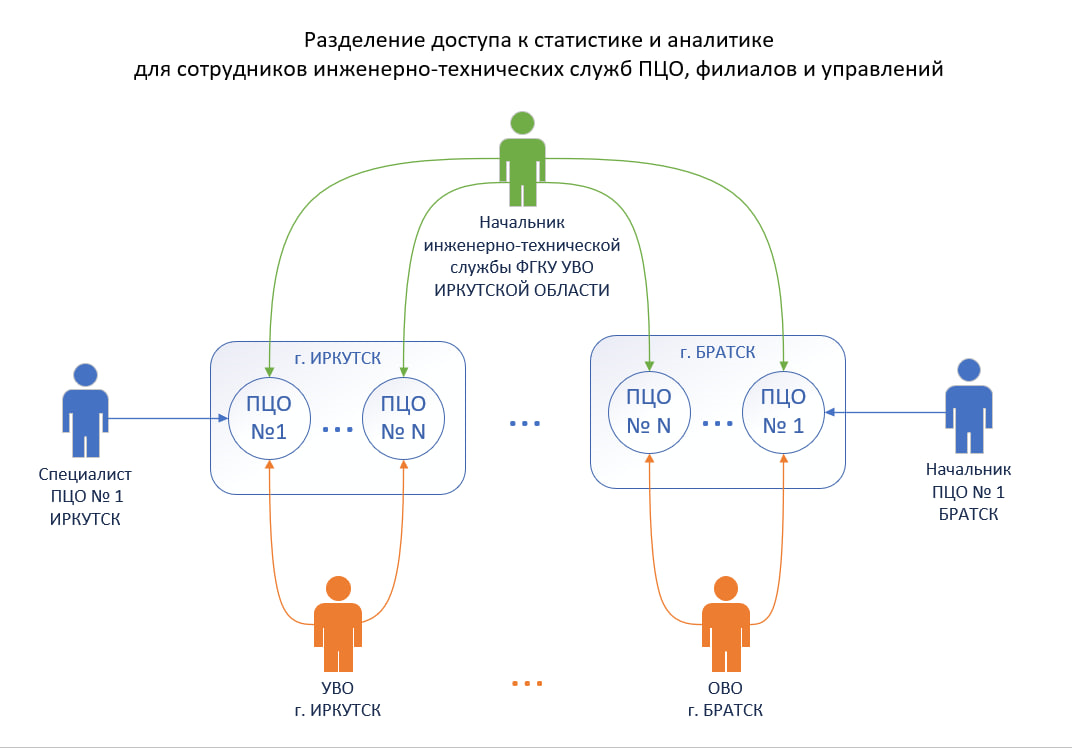

Схема доступа для сотрудников различного уровня представлена на рисунке 2.
Рисунок 2 – Разделение доступа к информации
КАКИЕ ДАННЫЕ СОБИРАЮТСЯ
Приложение собирает с ПЦН подразделений следующие данные:
Количество зарегистрированных договоров — с разделением по физическим и юридическим лицам.
Количество договоров за каждый из последних 6 месяцев — для анализа динамики подключений.
Количество объектов по заключённым договорам — сколько охраняемых объектов находится под охраной.
Список объектов, по которым были заключены или расторгнуты договоры — за выбранные периоды: Сегодня, Неделя, Месяц, Год.
Координаты расположения охраняемых объектов — для отображения на карте местности.
Статистика по неисправностям за периоды: Вчера, Неделя, Месяц, Три месяца:
общее количество событий и количество неисправностей;
процент неисправностей за каждый из последних 6 месяцев;
список из 10, 50 или 100 объектов с наибольшим количеством неисправностей;
список причин срабатываний.
На основе собранных данных в веб-интерфейсе сотрудника формируются наглядные отчёты:
По объектам: диаграмма и таблица с распределением охраняемых объектов по подразделениям, а также отображение объектов на графической схеме и карте местности (с учётом регионов подразделений).

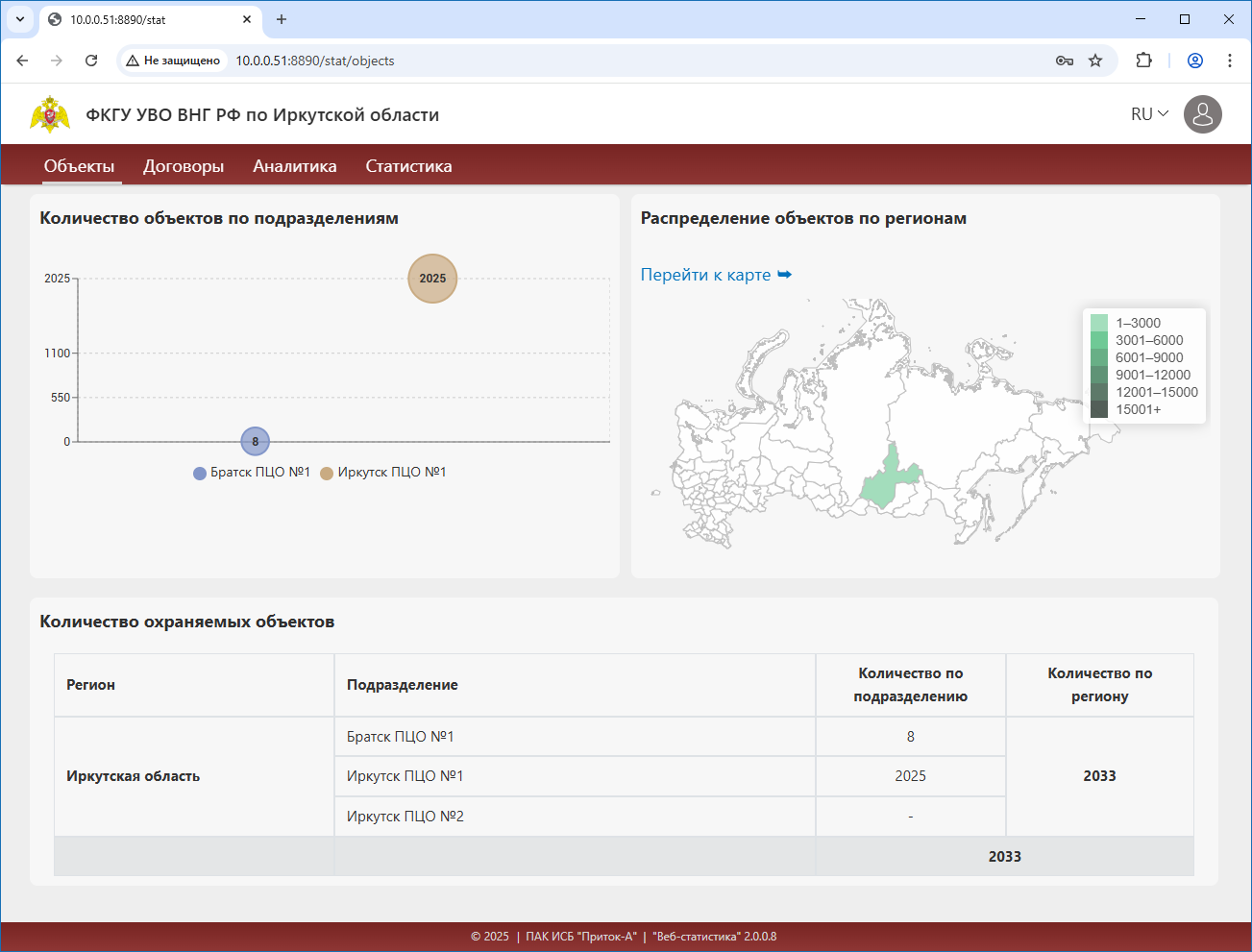

Рисунок 3 – Раздел «Объекты»
По договорам: количество договоров по подразделениям с разделением на физических и юридических лиц (в виде диаграммы и таблицы), а также график изменения количества заключённых договоров за последние 6 месяцев.

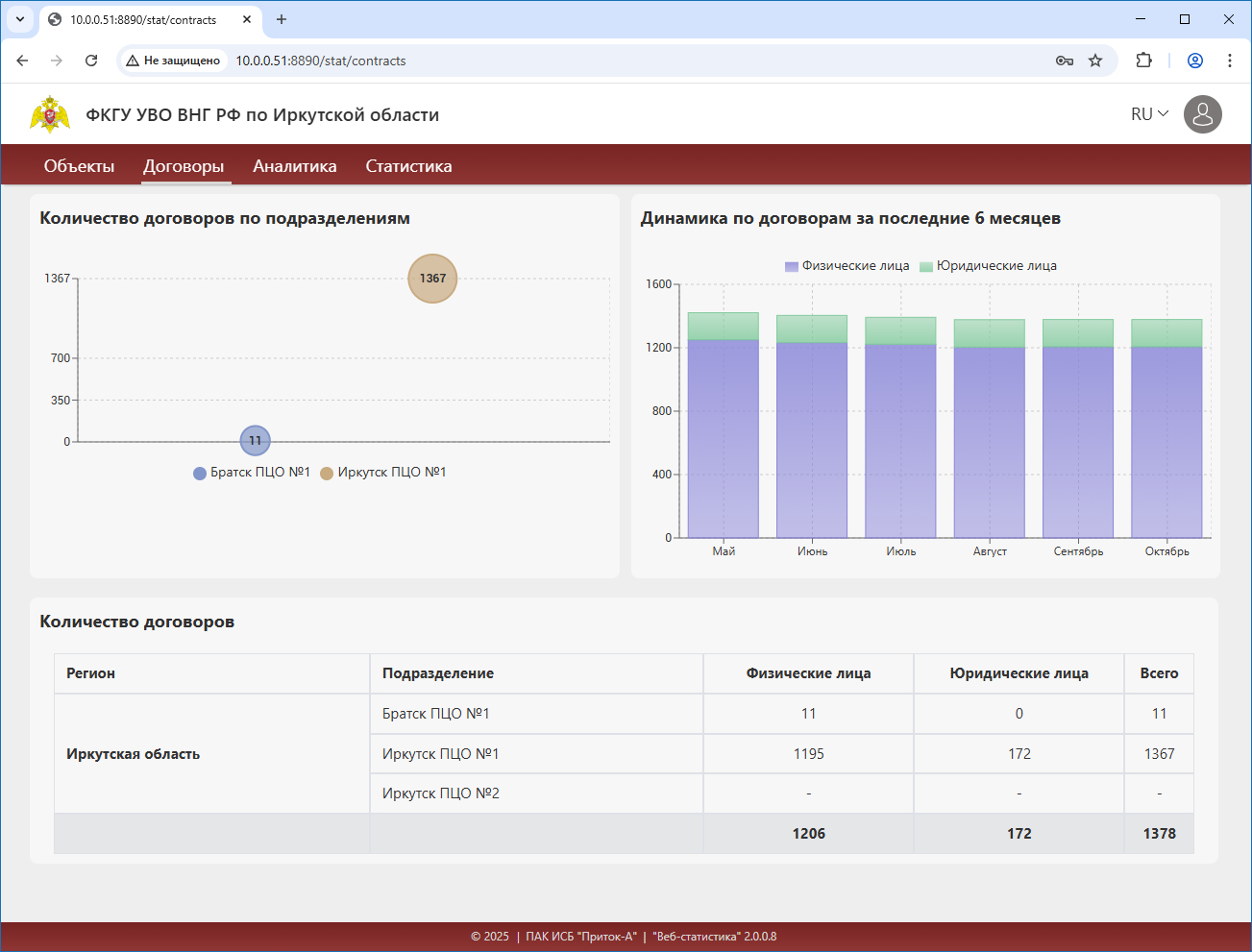

Рисунок 4 – Раздел «Договоры»
В разделе «Аналитика»: таблица с количеством заключённых и расторгнутых договоров по каждому подразделению за указанный период. При выборе строки открывается детальный список объектов с изменениями.

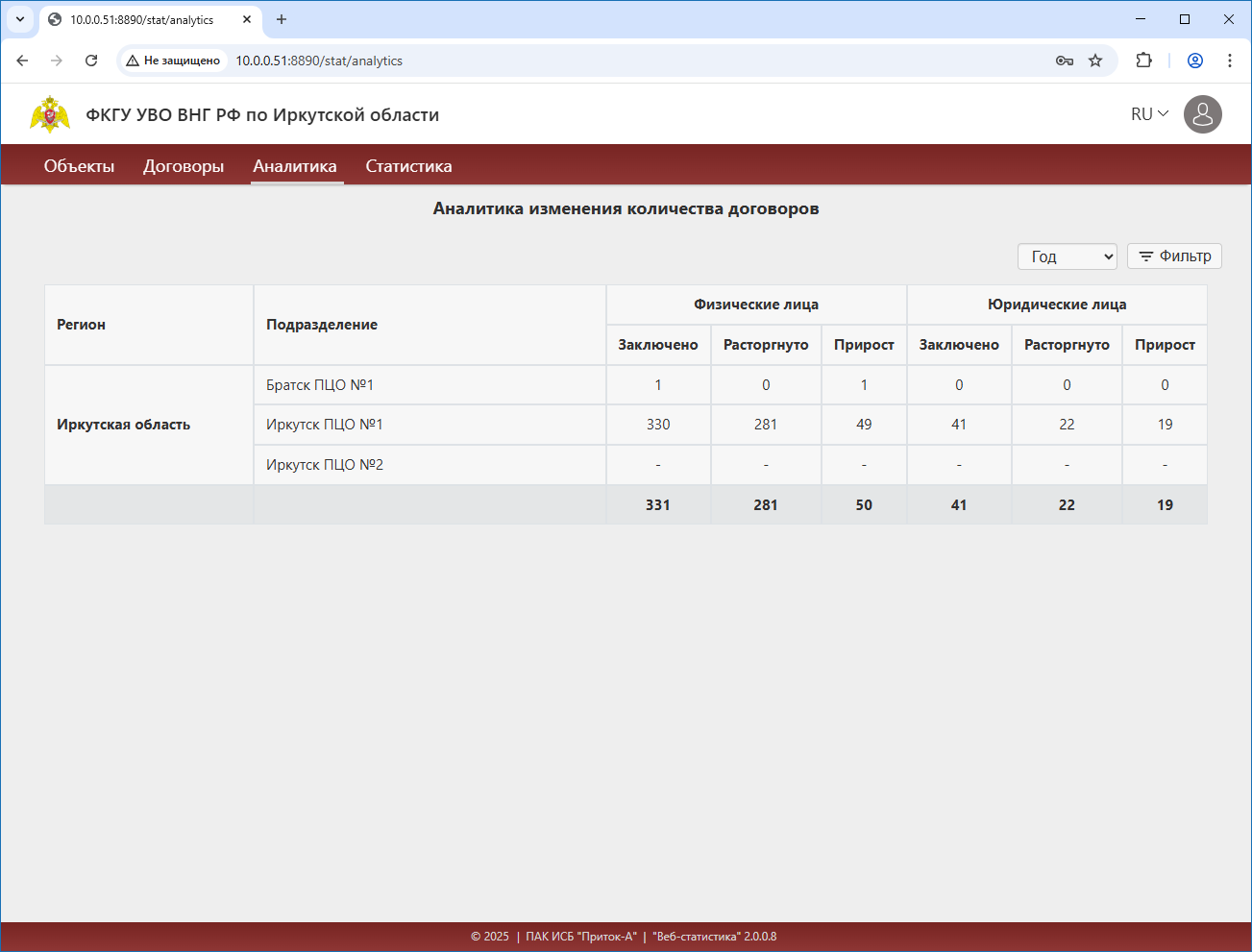

Рисунок 5 – Раздел «Аналитика»
В разделе «Статистика»: таблица с процентом неисправностей и динамикой изменений по каждому подразделению. При детализации доступны:
график изменения процента неисправностей за последние 6 месяцев;
список из 10, 50 или 100 объектов с наибольшим количеством неисправностей;
топ причин срабатываний;
графики с количеством неисправностей по нескольким категориям.

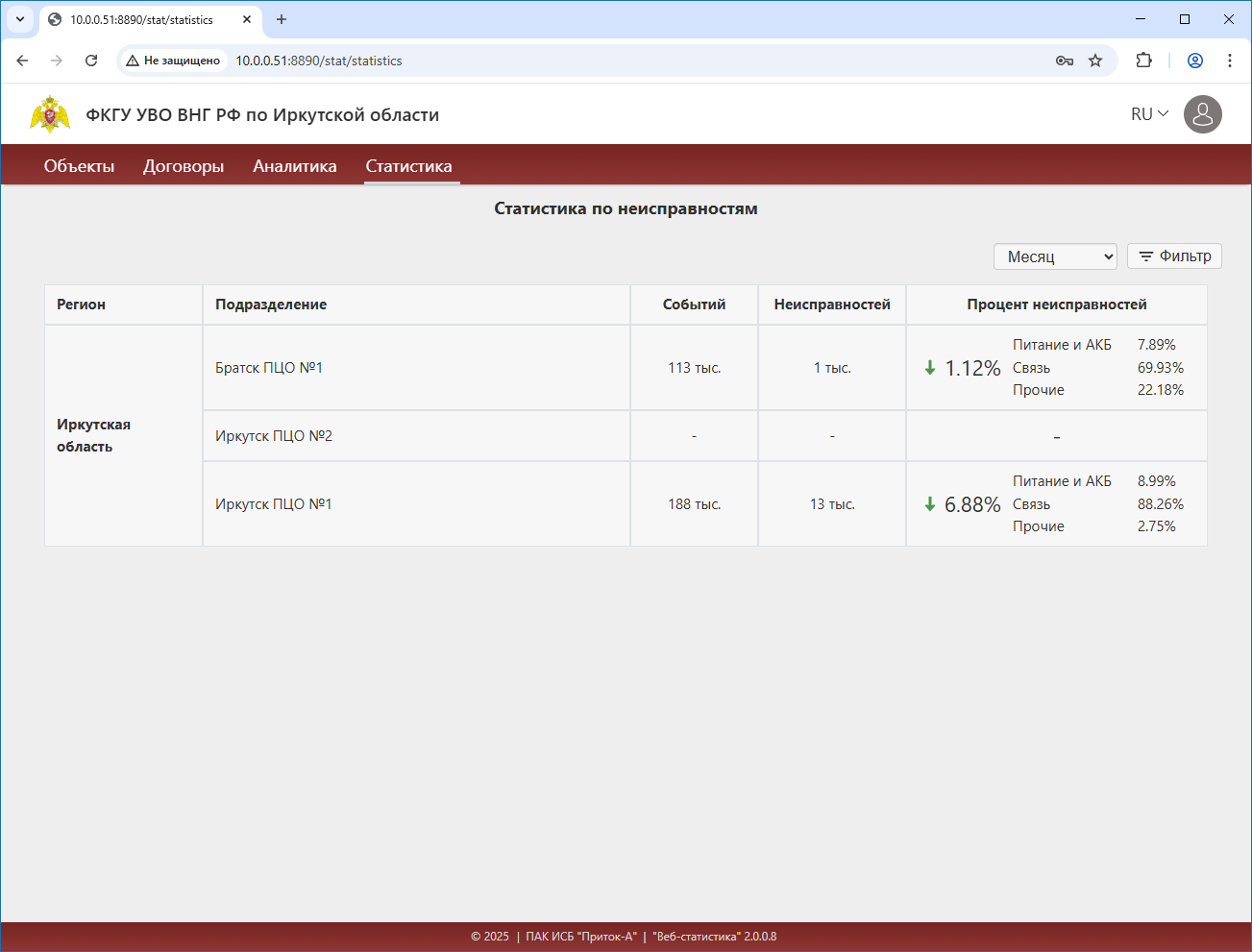

Рисунок 6 – Раздел «Статистика» с итоговой таблицей неисправностей

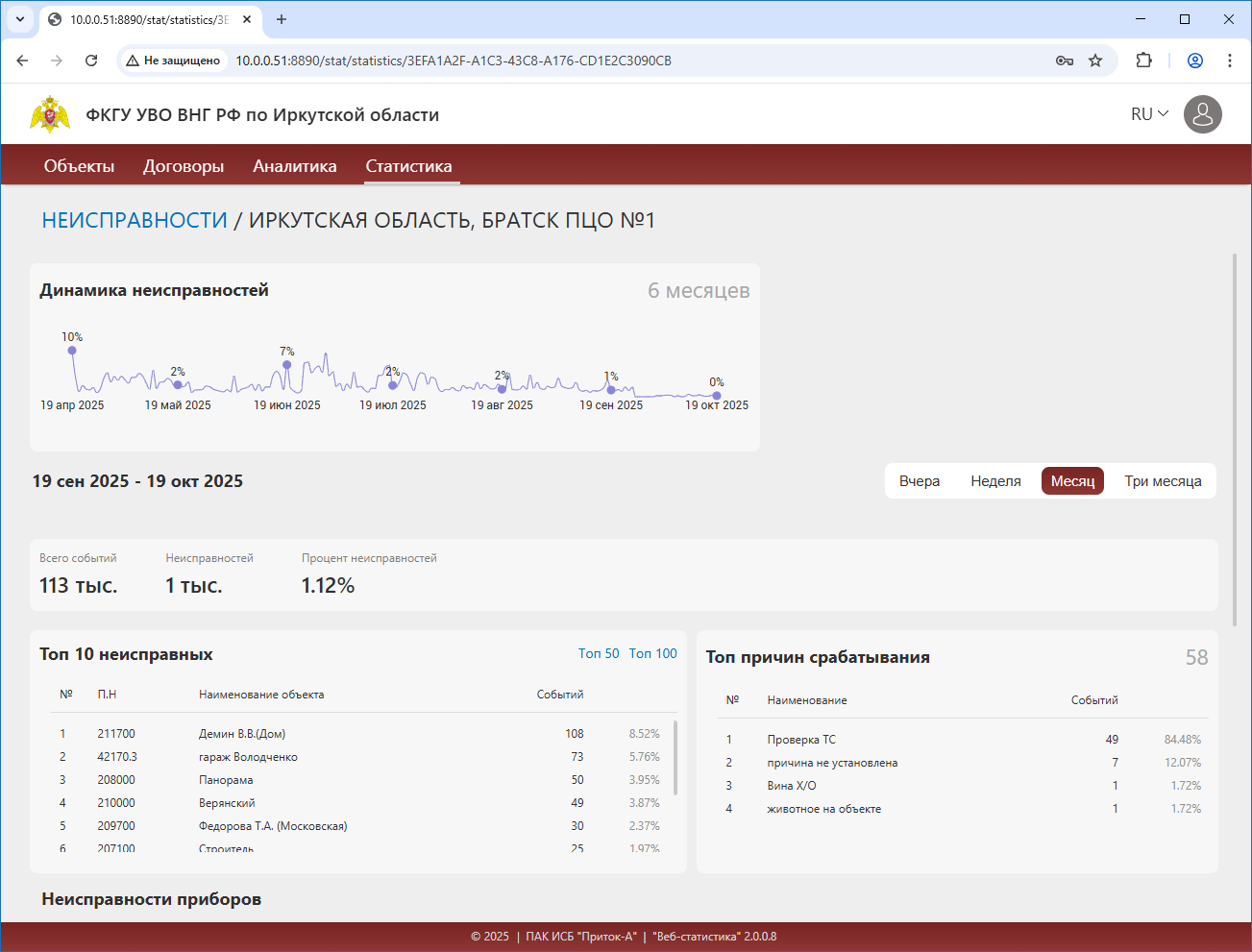

Рисунок 7 – Детализация статистики по выбранному подразделению

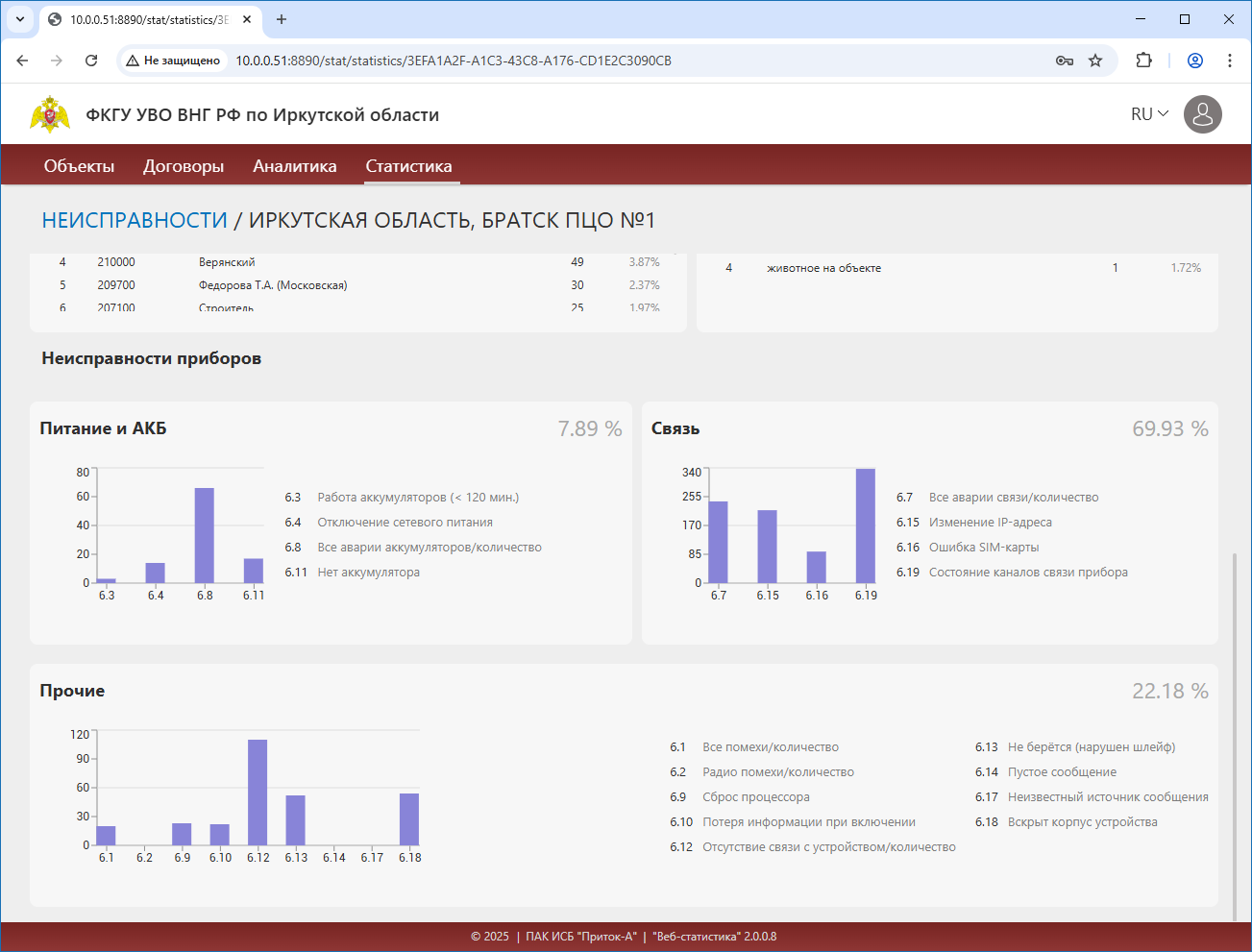

Рисунок 8 – Детализация статистики: графики неисправностей по категориям
Примечание
Данные, приведённые на рисунках, являются демонстрационными.
Примечание
Полное описание приложения доступно в формате PDF: Веб-статистика 2.0 (полное описание)
