Модуль индикации Приток-А-МИ-30 (начиная с версии 22, Июнь 2025)

Руководство по эксплуатации

ЛИПГ.467845.033РЭ

Настоящее руководство является документом, удостоверяющим основные технические характеристики модуля индикации Приток-А-МИ-30 ЛИПГ.467845.033 (далее по тексту – МИ-30) версии ПО 22 и выше.

Перед установкой и эксплуатацией МИ-30 необходимо внимательно ознакомиться с настоящим руководством.

Монтаж МИ-30 должен осуществляться в соответствии с РД.78.145 «Правила производства и приемки работ. Установки охранной, пожарной и охранно-пожарной сигнализации».

Термины и сокращения:

АРМ – автоматизированное рабочее место;
ДВК – датчик вскрытия корпуса;
КОП – Контроллер охранно-пожарный серии Приток-А-КОП;
ОС – охранная сигнализация;
ПС – пожарная сигнализация;
ПЦН – пульт централизованного наблюдения;
РИП – резервируемый источник питания;
ТС – тревожная сигнализация;
ШС – шлейф сигнализации;
ХО (хозорган) – административно-хозяйственный персонал охраняемого объекта, имеющий право допуска на объект по коду и/или другим идентификационным признакам и несущий материальную ответственность за охраняемые ценности.

1 Описание и работа МИ-30 

МИ-30 является дополнительным устройством индикации и управления приборов серии Приток-А-КОП (далее — КОП) с версией ПО не ниже 2.14. МИ-30 предназначен для индикации 30 шлейфов сигнализации (далее — ШС) приборов Приток-А-КОП-01, -02, -03, -04, -05 и управления взятием/снятием в составе системы Приток-А.

МИ-30 подключается к КОП по шине расширения и отображает состояние до 30 ШС или 16 разделов. МИ-30 имеет встроенный NFC считыватель, с помощью которого может ставить на охрану и снимать с охраны все шлейфы или шлейфы, логически привязанные к МИ-30.

Постановка под охрану и снятие с охраны осуществляется с помощью бесконтактных брелоков, «Приток-NFC+» или «Приток-NFC++» (далее — брелок). Брелоки других производителей не поддерживаются.

МИ-30 обеспечивает индикацию:

состояния ШС с помощью индикаторов «1» – «30»;
состояния электропитания МИ-30 (сеть, резерв, заряд аккумулятора) с помощью индикатора ;
состояние пожарной сигнализации с помощью индикатора ;
состояние охраны с помощью индикатора ;
состояние канала связи с ПЦН с помощью индикатора .

МИ-30 имеет внутренний звуковой оповещатель.

На панели МИ-30 расположена сенсорная кнопка, служащая для выключения внутреннего звукового сигнала mute .

2 Технические характеристики 

2.1 Основные технические характеристики 

Таблица 1 – Основные технические характеристики
Характеристика	Значение
Напряжение питания	от 10,2 до 14,5 В постоянного тока
Потребляемый ток (мА)	80
Габаритные размеры, не более (мм)	195х165х37
Угол обзора светодиодной индикации, не менее (градусов)	30
Масса, не более (кг)	0,30
Температура окружающей среды	от минус 25 до плюс 50°С
Относительная влажность воздуха	до 85%
Срок службы, не менее (лет)	8
Максимальное количество кодов идентификации ХО, записываемых в прибор	64

2.2 Режимы работы индикации 

На передней панели МИ-30 находятся индикаторы:

«Питание»/«РАБОТА» (),
«ОХРАНА» (),
«ПОЖАР» (),
«СВЯЗЬ» (),
индикаторы состояния ШС «1» – «30».

Режимы работы индикаторов приведены в таблицах 2–8.

Таблица 2 – Режимы работы индикаторов состояния ШС **«1» – «30»**
Режим индикатора	Состояние ШС
Индикатор выключен	Не охраняется, выключен в конфигурации
Зеленый включен постоянно	ШС взят под охрану
Зеленый включен 0,25 секунды, выключен 0,25 секунды	Выбран для взятия — сопротивление ШС в норме, режим выключается через 1 мин после выбора ШС
Красный включен 0,25 секунды, зеленый включен 0,25 секунды	Выбран для взятия — сопротивление ШС не в норме, режим выключается через 1 мин после выбора ШС
Красный включен 0,5 секунды, выключен 0,5 секунды	На ШС зафиксировано состояние «Тревога» или «Пожар»
Красный включен 2 раза по 0,125 секунды, пауза 0,125 секунды, с периодом следования 4 секунды	Срабатывание дымового датчика
Красный включен 0,125 секунды, выключен 4 секунды	Неисправность пожарного ШС, авария ШС, неисправность ШС охранного (контроль линии), неисправность снятого с охраны ШС в зависимости от настройки «Отображать состояние ШС в снятом состоянии»
Оранжевый включен постоянно	Выбран для снятия, режим выключается через 1 мин после выбора ШС

Таблица 3 – Режимы работы индикаторов состояния разделов «1» – «16»
Режим индикатора	Состояние раздела
Индикатор выключен	Не охраняется, выключен в конфигурации
Зеленый включен постоянно	Все ШС раздела взяты под охрану
Зеленый включен 0,125 секунды, выключен 2 секунды	Частично взят (в разделе присутствуют взятые под охрану ШС)
Зеленый включен 0,25 секунды, выключен 0,25 секунды	Выбран для взятия – сопротивление всех ШС раздела, выбранных для взятия, в норме. Режим выключается через 1 мин после выбора раздела
Красный включен 0,25 секунды, зеленый включен 0,25 секунды	Выбран для взятия – сопротивление любого ШС раздела, выбранного для взятия, не в норме. Режим выключается через 1 мин после выбора раздела
Зеленый включен 0,125 секунды, выключен 0,125 секунды	На любом ШС раздела выполняется команда «Постановка под охрану после выхода» или «Взять с задержкой на приборе»; сопротивление всех ШС раздела, на которых выполняется команда, в норме
Красный включен 0,125 секунды, зеленый включен 0,125 секунды	На любом ШС раздела выполняется команда «Постановка под охрану после выхода» или «Взять с задержкой на приборе»; сопротивление любого ШС раздела не в норме
Красный включен 0,5 секунды, выключен 0,5 секунды	На ШС раздела зафиксировано состояние «Тревога» или «Пожар»
Красный включен 2 раза по 0,125 секунды, пауза 0,125 секунды, с периодом следования 4 секунды	Срабатывание дымового датчика на любом ПС раздела
Красный включен 0,125 секунды, выключен 4 секунды	Неисправность пожарного ШС, авария ШС, неисправность ШС охранного (контроль линии), неисправность снятого с охраны ШС в зависимости от настройки «Отображать состояние ШС в снятом состоянии»
Оранжевый включен постоянно	Выбран для снятия, режим выключается через 1 мин после выбора раздела

Таблица 4 – Состояние индикатора **«ПИТАНИЕ»/«РАБОТА»** ()
Режим индикатора	Состояние внешней сети и РИП
Зеленый включен непрерывно	Норма всех источников питания. Питание от сети переменного тока, исправен РИП, напряжение на внутренней аккумуляторной батарее больше 4,1 В или включен заряд
Красный включен 0,5 секунды, выключен 0,5 секунды	Неисправность любого из источников питания.

Таблица 5 – Состояние индикатора **«ОХРАНА»** ()
Режим индикатора	Режим охраны
Индикатор выключен	Имеются не взятые охранные ШС, неисправные пожарные ШС, неисправные охранные (контроль линии) ШС
Зеленый включен 0,125 секунды, выключен 0,125 секунды	На ШС выполняется команда «Постановка под охрану после выхода», «Взять с задержкой на приборе»
Красный включен 1 секунду, выключен 1 секунду	Тревога любого ШС (ОС, ПС, ТС), охранного (круглосуточный), сработки 1 и 2 охранного (контроль линии)

Таблица 6 – Состояние индикатора **«ПОЖАР»** ()
Режим индикатора	Состояние пожарных ШС
Индикатор выключен	Нет пожарных ШС
Зеленый включен непрерывно	Состояние всех пожарных ШС – «НОРМА»
Красный включен 0,125 секунды, выключен 4 секунды	Неисправность пожарного ШС (обрыв или КЗ)

Таблица 7 – Состояние индикатора **«СВЯЗЬ»** ()
Режим индикатора	Состояние МИ-30
Зеленый включен непрерывно	Установлена двунаправленная связь с ПЦН
Красный включен 0,125 секунды, выключено 0,125 секунды	Нет связи с КОП
Красный включен 0,5 секунды, выключен 0,5 секунды	Нет связи с ПЦН
Оранжевый включен в течении 2 секунд	Запрет взятия или снятия при отсутствии связи с КОП или ПЦН

Таблица 8 – Режимы работы встроенного звукового оповещателя
Режим оповещателя	Состояние ШС
Включен 0,125 секунды, с периодом в 1 секунду. Режим выключается через время, заданное параметром «Время на вход (сек)»	Нарушение на охранном ШС (с установленным значением параметра «Время на вход (сек)». Напоминание о необходимости снять шлейфы КОП с охраны, иначе включится сирена
Краткий однократный сигнал	Считан бесконтактный Брелок, ШС взят под охрану
Включен 3 раза в 1 секунду, не более 4 минут	На шлейфах выполняется команда «Взять после выхода», «Взять с задержкой на приборе». Сбрасывается прикладыванием любого брелока (при включенном в конфигурации параметре «Включать звук при выходе»)
Длинный однократный сигнал	Выполняемое ХО действие недопустимо

3 Подготовка к работе 

3.1 Установка МИ-30 

МИ-30 устанавливается внутри охраняемого помещения в месте, защищенном от доступа посторонних лиц, воздействия атмосферных осадков, капель и брызг, механических повреждений, химически активных паров и газов, разрушающих металлы и изоляцию.

Внимание

Запрещается производить установку, монтаж и техническое обслуживание МИ-30 при включенном питании.

Для закрепления МИ-30 на стене используйте три шурупа из комплекта поставки. Высота установки – не менее 1 м.

Подключение линии связи и питания проводите согласно схеме подключения (см. Рисунок 7). Для линии питания используйте провод с сечением, исключающим падение напряжения ниже 10,6 В.

3.2 Добавление МИ-30 в конфигурацию КОП 

Для использования МИ-30 необходимо занести его в конфигурацию КОП при помощи программы «Унипрог Приток-А» (актуальная версия программы доступна на официальном сайте ООО ОБ СОКРАТ ).

Для добавления МИ-30 в конфигурацию КОП необходимо:

Подключить КОП к компьютеру с помощью мини-USB кабеля.
Запустить приложение «Унипрог Приток-А» не ниже версии 3.0.4 (167).
В левом верхнем углу окна программы нажать кнопку «Считать из прибора».
Нажать кнопку «Подключиться».
Дождаться завершения считывания параметров КОП.
В окне программы перейти во вкладку «Конфигурация».
Выделить пункт «Шина расширения RS-485».
ДВызвать контекстное меню и выбрать из пункт «Добавить элемент "Клавиатура/Пульт выносной**»» далее в окне «Выбор прибора» выбрать пункт «**МИ-30» и нажать «ОК» (см. Рисунок 2).

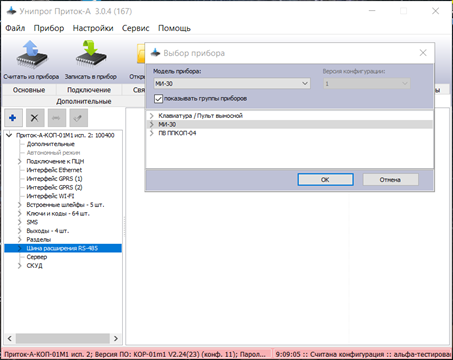

Рисунок 2 – Окно добавления МИ-30

Выделить курсором добавленную «МИ-30» и в появившемся окне «Параметры» (см. Рисунок 4) заполните следующие поля:
- поле «Модуль» – выберите значение «Подключен»;
- в поле «МАС адрес» введите трехбайтовый MAC-адрес, напечатанный на шильдике (см. Рисунок 3);
- поле «Лог. адрес» заполняется программой автоматически.

Рисунок 3 – Шильдик МИ-30

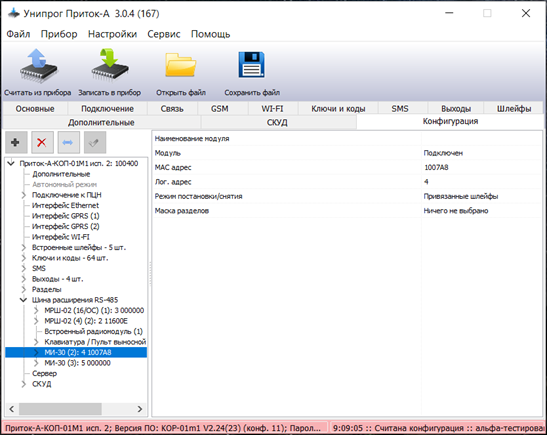

Рисунок 4 – Окно «Параметры»

МИ-30 отображает состояние 30 шлейфов, указанных в списке «Группа индикации» или состояние 16 разделов.

Для конфигурации списка «Группа индикации» заполнить следующее:

В поле «Маска разделов» выбрать «Ничего не выбрано» (см. Рисунок 4).
В поле «Группа индикации» привяжите поля «Индикатор (1) - Индикатор (30)» к любому шлейф из выпадающего меню (см. Рисунок 5).
Для приведенного примера (см. Рисунок 5) МИ-30 будет отображать на индикаторах «Индикатор (1) - Индикатор (9)» состояние шлейфов 1,2,3,4,5,16,19,20,128.
Для сохранения параметров в КОП нажмите кнопку «Записать в прибор». По завершению записи в появившемся окне «Сообщение» нажмите кнопку «ОК».

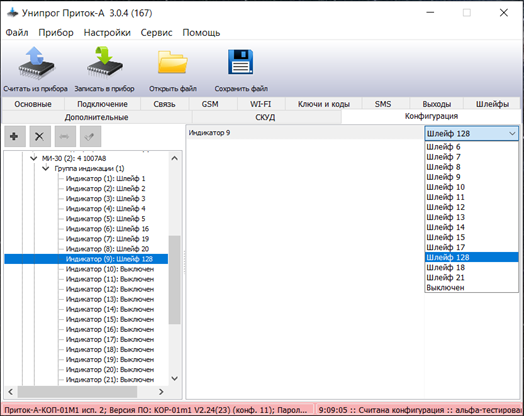

Рисунок 5 – Конфигурация группы индикации

Для работы с разделами выполните следующее:

В окне «Параметры» в поле «Маска разделов» отметьте из списка разделы, состояние которых необходимо отображать (см. Рисунок 6);
Нажмите кнопку «ОК»;
Для сохранения параметров в КОП нажмите кнопку «Записать в прибор»;
По завершению записи в появившемся окне «Сообщение» нажмите кнопку «ОК».

Внимание

Параметр «Группа индикации» игнорируется, если заполнен параметр «Маска разделов».

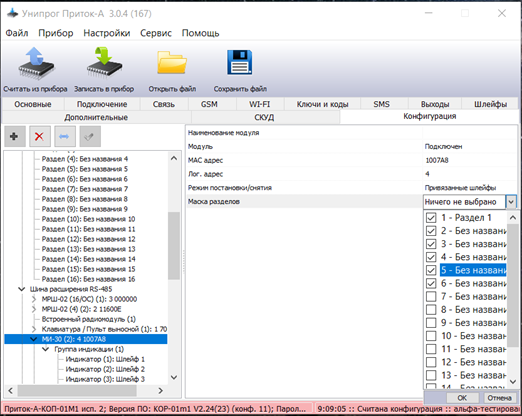

Рисунок 6 – Конфигурация маски разделов

3.3 Использование брелоков 

Порядок работы с брелоком определяется текущим режимом защиты КОП (см. «Работа с режимами защиты кодов идентификации ХО» ).

Режим защиты определяется в КОП и может быть изменён только со встроенной клавиатуры КОП.

МИ-30 поддерживает 3 режима защиты КОП: «1», «2» и «3».

В режиме защиты «1» идентификатор брелока должен быть занесен либо в БД ПЦН, либо в файл конфигурации КОП;
В режиме защиты «2» идентификатор брелока должен быть занесен память КОП;
В режиме защиты «3» идентификатор брелока должен быть занесен память КОП и «Привязан» к МИ-30.

Максимальная секретность достигается в режиме защиты «3» либо с использованием Группового Ключа и только эти режимы защиты требуют «Привязки» бесконтактных брелоков к МИ-30.

Для внесения кодов идентификации ХО при работе с МИ-30 используются следующие органы управления и индикации:

перемычка LOAD;
датчик вскрытия корпуса (ДВК) (различаются краткие касания и касания на 2 и более секунды, которые сопровождаются звуковым сигналом);
контакты считывателя ТМ (взаимодействие осуществляется замыканием среднего контакта с любым из крайних, см. рисунок 7);
ряд служебных индикаторов , , , ;
звуковой оповещатель.

Для элементов управления «перемычка LOAD» и «контакты считывателя ТМ» различаются краткие и длинные замыкания.

Для элемента управления ДВК различаются краткие и длинные касания.

Под кратким замыканием (касанием) понимается замыкание (касание) и отпускание элемента управления за время менее 2 секунд. Краткое действие подтверждается кратким звуковым сигналом.

Под длинным замыканием (касанием) понимается замыкание (касание) элемента управления на время 2 секунды и больше. По истечении этого времени действие подтверждается кратким звуковым сигналом, после которого элемент управления необходимо отпустить.

Если замыкание (касание) удерживается более 2 секунд, то краткий звуковой сигнал подтверждения будет повторяться каждую секунду до отпускания элемента управления.

Для звукового сигнала различают подтверждение действия (краткий отклик) или отказ действия (длинный отклик).

Для входа в техническое меню необходимо длинно замкнуть перемычку LOAD.

Для выхода из технического меню необходимо длинно замкнуть контакты считывателя ТМ в любом разделе технического меню. Выход из технического меню происходит автоматически в том случае, если в течении минуты не осуществляется взаимодействие с органами управления.

3.3.1 Редактирование кодов идентификации ХО 

Для редактирования кодов идентификации ХО в таблице в режиме защиты «3» выполнить следующее:

Войти в техническое меню редактирования режима защиты;
Длинно коснуться ДВК, МИ-30 переключится в режим редактирования ячеек кодов идентификации ХО в таблице.

В режиме редактирования ячеек кодов идентификации ХО в таблице на индикаторах отображается:

«1», «2», «3», «4» - отображается номер выбранной для редактирования ячейки кода идентификации ХО в соответствии с таблицей 8;
, , , - отображается статус выбранной для редактирования ячейки кода идентификации ХО:
- «красный» - ячейка пуста;
- «зелёный» - ячейка заполнена;

Последовательным перебором при помощи кратких касаний ДВК выбрать номер необходимой для изменения ячейки;
При необходимости стирания кода идентификации ХО, записанного в выбранной ячейке, длинно замкнуть перемычку LOAD;
Для занесения нового кода идентификации ХО в выбранную ячейку, необходимо ввести новый код идентификации ХО приложив к бесконтактному считывателю брелок.

Примечания:

При успешном сохранении кода идентификации ХО в ячейке сработает двойной звуковой сигнал встроенного звукового оповещателя. МИ-30 останется в режиме редактирования выбранной ячейки.
При ошибках ввода кода идентификации ХО включится длинный звуковой сигнал встроенного звукового оповещателя.
Для перехода к редактированию следующей ячейки произвести краткое касание ДВК. После редактирования необходимых ячеек таблицы выйти из меню, длинно замкнув контакты считывателя ТМ.

3.3.2 Очистка таблицы 

Для полной очистки таблицы выполнить следующее:

Войти в техническое меню редактирования режима защиты;
Длинно замкнуть перемычку LOAD для перехода в режим очистки брелоков, в этом режиме все индикаторы включатся оранжевым цветом;
В режиме очистки брелоков длинно замкнуть перемычку LOAD. При этом произойдёт очистка всей таблицы;
Выйти из режима редактирования.

3.3.3 Отвязка брелоков от МИ-30 

Для очистки памяти брелоков от информации о ранее привязанных приборах (например, для привязки к новым приборам) выполнить следующее:

Войти в техническое меню редактирования режима защиты длинно замкнув перемычку LOAD.
Длинно замкнуть перемычку LOAD, при этом МИ-30 переключится в режим очистки брелоков и все индикаторы включатся оранжевым цветом.
Последовательно приложить брелоки, которые необходимо очистить. При успешной очистке брелока сработает двойной звуковой сигнал.
Выйти из режима редактирования.

Внимание

ВНИМАНИЕ! При очистке брелоков удаляется информация обо всех ранее привязанных к нему приборах.

Таблица 9 – Индикация номера ячейки
Номер	«1»	«2»	«3»	«4»	Номер	«1»	«2»	«3»	«4»
1	Н	Н	Н	З	33	З	Н	К	Н
2	Н	Н	Н	К	34	З	Н	К	З
3	Н	Н	З	Н	35	З	Н	К	К
4	Н	Н	З	З	36	З	З	Н	Н
5	Н	Н	З	К	37	З	З	Н	З
6	Н	Н	К	Н	38	З	З	Н	К
7	Н	Н	К	З	39	З	З	З	Н
8	Н	Н	К	К	40	З	З	З	З
9	Н	З	Н	Н	41	З	З	З	К
10	Н	З	Н	З	42	З	З	К	Н
11	Н	З	Н	К	43	З	З	К	З
12	Н	З	З	Н	44	З	З	К	К
13	Н	З	З	З	45	З	К	Н	Н
14	Н	З	З	К	46	З	К	Н	З
15	Н	З	К	Н	47	З	К	Н	К
16	Н	З	К	З	48	З	К	З	Н
17	Н	З	К	К	49	З	К	З	З
18	Н	К	Н	Н	50	З	К	З	К
19	Н	К	Н	З	51	З	К	К	Н
20	Н	К	Н	К	52	З	К	К	З
21	Н	К	З	Н	53	З	К	К	К
22	Н	К	З	З	54	К	Н	Н	Н
23	Н	К	З	К	55	К	Н	Н	З
24	Н	К	К	Н	56	К	Н	Н	К
25	Н	К	К	З	57	К	Н	З	Н
26	Н	К	К	К	58	К	Н	З	З
27	З	Н	Н	Н	59	К	Н	З	К
28	З	Н	Н	З	60	К	Н	К	Н
29	З	Н	Н	К	61	К	Н	К	З
30	З	Н	З	Н	62	К	Н	К	К
31	З	Н	З	З	63	К	З	Н	Н
32	З	Н	З	К	64	К	З	Н	З

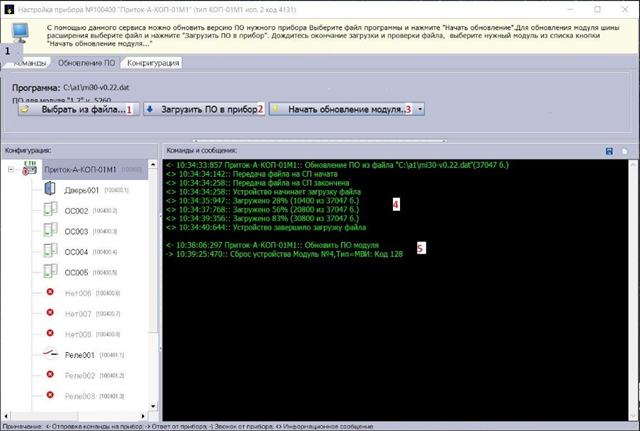

3.4 Обновление программного обеспечения МИ-30 по USB 

Для обновления ПО МИ-30 необходимо выполнить следующие действия:

Запустить ПО «Унипрог Приток-А» (файл UniProg.exe).
Установить перемычку LOAD, подключить кабель miniUSB к ПК и МИ-30, подать питание на МИ-30;
В программе выбрать команду «Прибор» → «Обновить прошивку», в появившемся окне выбрать команду «Выбрать файл». В окне «Открыть существующий файл» выбрать файл с ПО МИ-30 (например, mi30-v0.22.dat) и нажать кнопку «Прошить»;
Дождаться успешного обновления ПО, выключить питание, убрать перемычку LOAD.

3.5 Обновление версии ПО МИ-30 по каналу связи с АРМ ПЦН 

Для обновления версии ПО МИ-30 необходимо:

В программе «АРМ ДПЦО» в окне «Настройка прибора» (см. Рисунок 7) во вкладке «Обновление ПО» нажать кнопку «Выбрать из файла» (на рисунке – область 1) и указать расположение новой версии ПО МИ-30;
Нажать кнопку «Загрузить ПО в прибор» (на рисунке – область 2). В блоке «Команды и сообщения» в процессе загрузки будут последовательно отображаться сообщения (на рисунке – область 4):
После завершения проверки ПО нажать кнопку «Начать обновление модуля» (на рисунке – область 3) и из выпадающего списка выбрать целевое устройство – МИ-30. Обновление ПО будет сопровождаться следующими сообщениями (на рисунке – область 5):
- «Обновить ПО модуля»;
- «Запуск обновления ПО»;
- «Перезагрузка…»;
- «Включение питания».

Рисунок 7 – Окно «Настройка прибора»

4 Эксплуатация МИ-30 

4.1 Порядок взятия/снятия ШС 

Взятие или снятие ШС с МИ-30 осуществляется только при помощи бесконтактных брелоков, являющихся кодом идентификации ХО.

Для взятия или снятия необходимо, чтобы код идентификации ХО был согласован с АРМ ПЦН.

Взятие может быть выполнено через процедуры «Постановка под охрану после выхода» или «Взять с задержкой на приборе». Процедура взятия или снятия распространяется только на те шлейфы, операции с которыми разрешены для используемого брелока.

Считанный МИ-30 код идентификации ХО передаётся в КОП. КОП формирует запрос на ПЦН «Взять» или «Снять» исходя из следующих условий:

Если все охранные шлейфы сняты – формируется запрос на взятие шлейфов;
Если какие-то из охранных шлейфов взяты или в тревоге – формируется запрос на снятие шлейфов.

4.1.1 Порядок взятия ШС 

Перед взятием объекта под охрану необходимо осуществить его подготовку, а именно:
- Убедиться в исправности связи с ПЦН по индикатору («СВЯЗЬ»);
- Подготовить помещение для взятия – закрыть все контролируемые окна и двери, убедиться в том, что в помещении никого нет.
Приложить к МИ-30 согласованный с АРМ ПЦН бесконтактный брелок.
Дождаться получения команды от ПЦН о начале выхода с объекта, после получения этой команды МИ-30 будет подавать звуковой сигнал три раза в секунду, световой индикатор «ОХРАНА» и выносной оповещатель будет мигать четыре раза в секунду.
Покинуть объект и закрыть дверь.
После «ВЗЯТИЯ» объекта под охрану выносной оповещатель «ОХРАНА» должен загореться непрерывно.

4.1.2 Порядок снятия ШС 

Для снятия необходимо приложить к МИ-30 согласованный с АРМ ПЦН бесконтактный брелок и убедиться, что индикация всех снимаемых ШС перешла в состояние «СНЯТ».

Примечание: Подробное описание порядка взятия и снятия ШС приведено в полном руководстве по эксплуатации на Контроллеры охранно-пожарные серии Приток-А-КОП ЛИПГ.423141.022.

4.2 Сенсорная кнопка 

Сенсорная кнопка служит для выключения звукового сигнала внутреннего оповещателя. Чтобы отключить звук необходимо коснуться пальцем кнопки на время не менее одной секунды.
При касании кнопки более 2 секунд индикация в мигающем режиме показывает:
- для группы состояние назначенных шлейфов Зеленый-Норма, Красный-Не норма.
- для разделов, Зеленый – все шлейфы раздела в норме, Зеленый/Красный в разделе есть шлейфы в состоянии не норма.

Отключается данный режим повторным касанием кнопки или через 1 минуту.

4.3 Порядок проверки работоспособности МИ-30 

Для приборов серии Приток-А-КОП порядок взятия/снятия ШС с МИ-30 соответствует порядку взятия/снятия ШС с приборов согласно документам «Контроллеры охранно-пожарные серии Приток-А-КОП: Приток-А-КОП-01, Приток-А-КОП-02, Приток-А-КОП-02.4, Приток-А-КОП-04, Приток-А-КОП-05. Руководство по эксплуатации» ЛИПГ.423141.022.

Индикация шлейфов «1»-«30», служебных светодиодов и звукового оповещателя должны соответствовать таблицам 2-8 (см. п. 2.2). Следует проверить взятие под охрану и снятие с охраны ШС КОП с помощью бесконтактных брелоков.

5 Схема подключения 

Рисунок 7 – Схема подключения МИ-30

K1 – датчик вскрытия корпуса;

LOAD – перемычка, предназначенная для обновления ПО и работы с таблицей ключей ХО;

TM – контакты внешнего считывателя ТМ.
