Подключение МБД, настройка радиосети и привязка извещателей при помощи мобильного приложения «Унипрог Приток-А»

1. Видеоинструкция

Временно отсутствует

2. Подключение встраиваемого модуля МБД-01.1 в конфигурации прибора

  1. Подключите прибор к смартфону с помощью USB-кабеля.

  2. Запустите приложение «Унипрог Приток-А».

  3. Нажмите «Подключиться по USB».

  4. Выберите пункт «Изменить конфигурацию».

  5. Перейдите в раздел «Шлейфы/Выходы/Шина расширения».

  6. В группе параметров «Шина расширения» выберите пункт «Встроенный радиомодуль».

  7. В открывшемся экране в группе параметров «Параметры модуля» установите значение параметра «Состояние» в значение «Подключен».

  8. Нажмите кнопку «Записать» и дождитесь перезагрузки прибора.

После перезагрузки модуль будет окрашен в определенный цвет согласно своему состоянию.

../../_images/mbd_instr_1.png

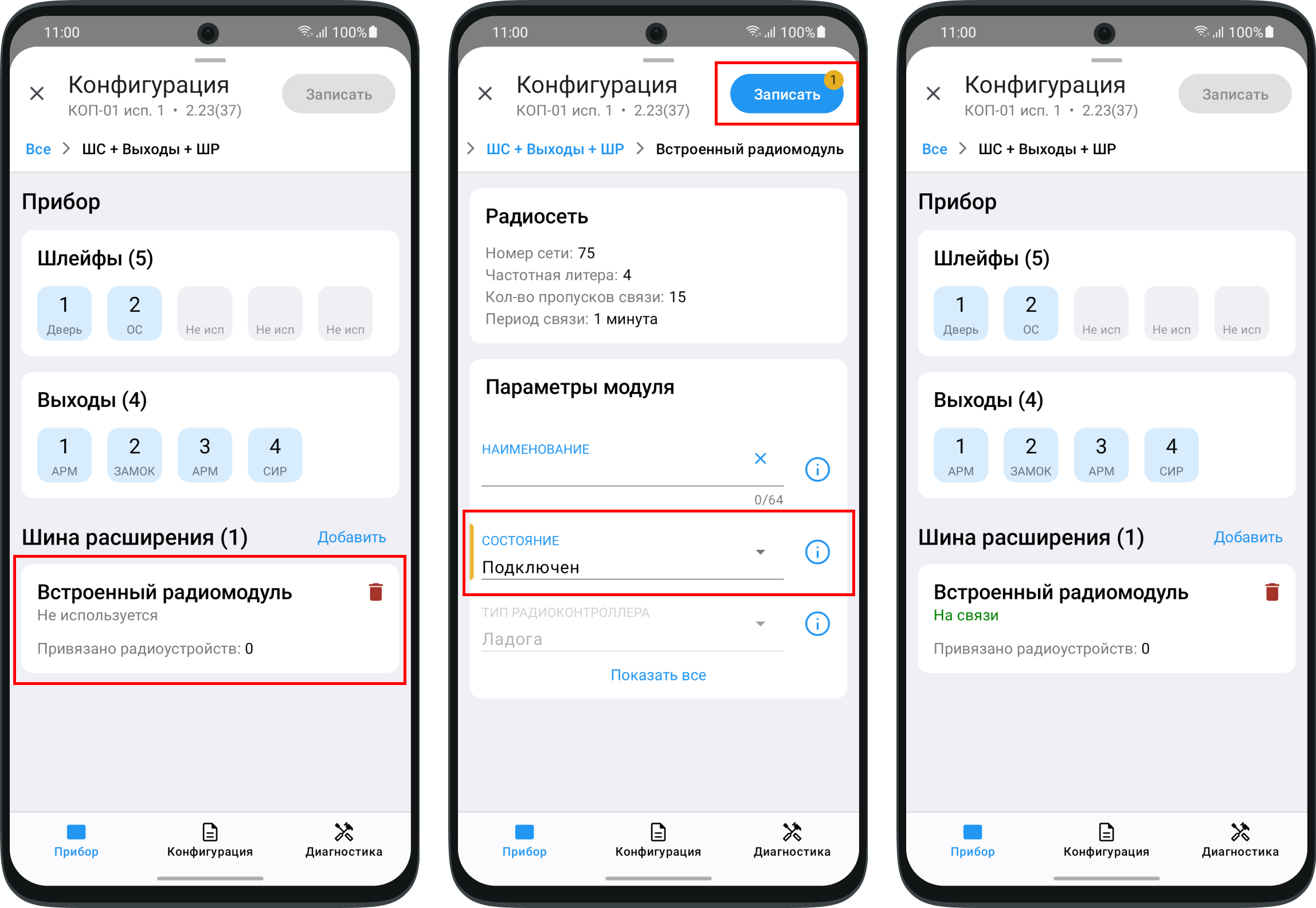

Рисунок 1: Подключение встраиваемого модуля МБД-01.1.

3. Добавление внешнего модуля МБД-03.1 в конфигурацию прибора

  1. Подключите прибор к смартфону с помощью USB-кабеля.

  2. Запустите приложение «Унипрог Приток-А».

  3. Нажмите «Подключиться по USB».

  4. Выберите пункт «Изменить конфигурацию».

  5. Перейдите в раздел «Шлейфы/Выходы/Шина расширения».

  6. В группе настроек «Шина расширения» нажмите кнопку «Добавить».

  7. В появившемся списке устройств выберите «МБД-03.1» в группе «Модули беспроводных датчиков».

  8. Введите MAC-адрес, указанный на плате МБД-03.1.

  9. Запомните присвоенный по умолчанию номер модуля на шине расширения, он понадобится для описания конфигурации на пульте. При необходимости измените его на нужный.

  10. Для добавления нескольких МБД-03.1 (максимум 4), повторите пункты 6-9.

  11. Нажмите кнопку «Записать» и дождитесь перезагрузки прибора.

../../_images/mbd_instr_2.png

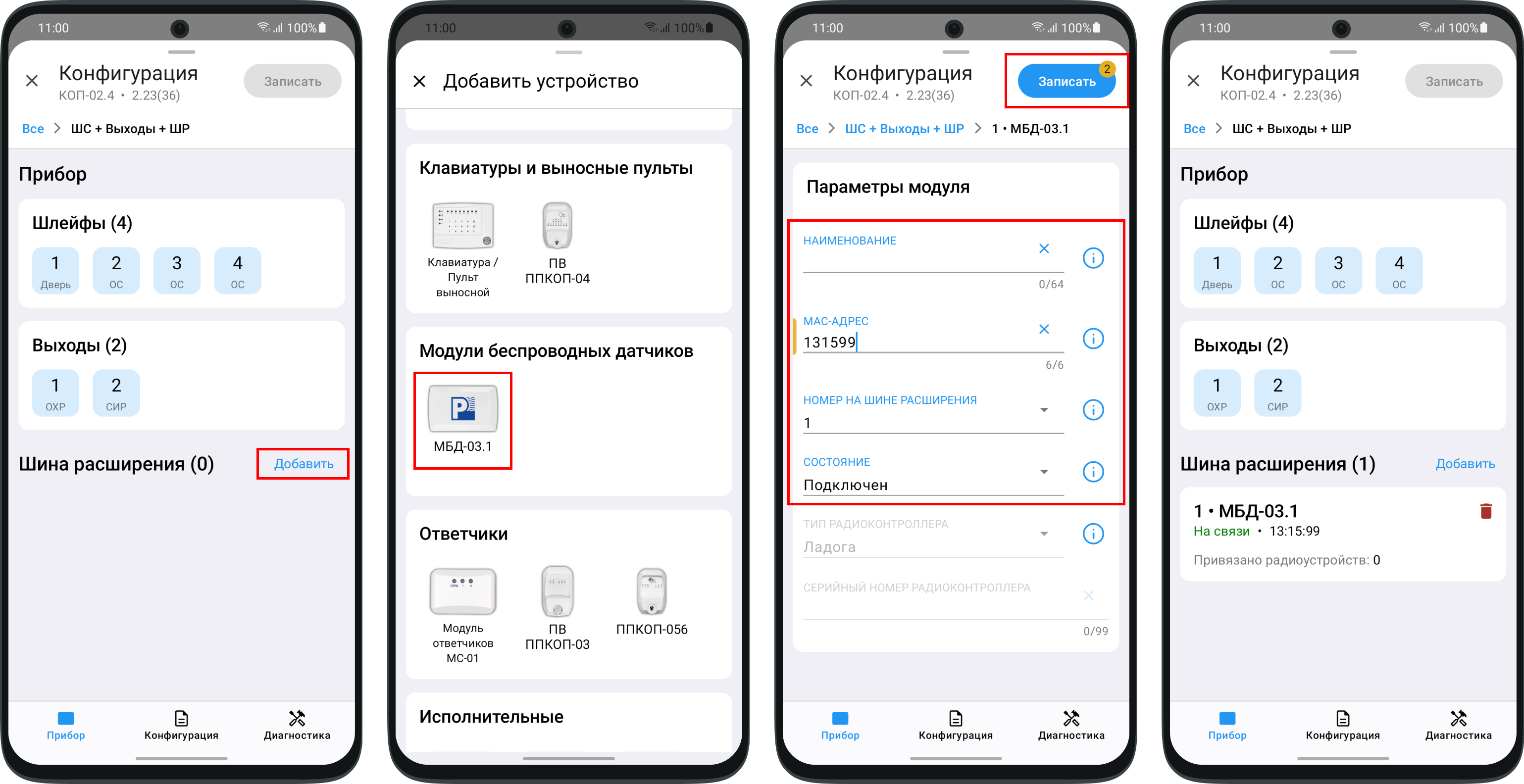

Рисунок 2: Добавление внешнего модуля МБД-03.1.

4. Настройка радиосети и регистрация извещателей

  1. Подключите прибор к смартфону с помощью USB-кабеля.

  2. Запустите приложение «Унипрог Приток-А».

  3. Нажмите «Подключиться по USB».

  4. Выберите пункт «Изменить конфигурацию».

  5. Перейдите в раздел «Шлейфы/Выходы/Шина расширения».

Создание радиосети

  1. Выберите МБД, к которому нужно привязать извещатели (беспроводные устройства).

  2. Чтобы создать или пересоздать радиосеть, нажмите кнопку «Создать» или «Пересоздать»» в группе параметров «Радиосеть».

  3. Подтвердите создание новой сети. Внимание! Все ранее привязанные к сети беспроводные устройства будут отвязаны.

  4. В появившемся списке выберите вариант протокола радиообмена.

    Выберите вариант AXSEM, если у всех радиоустройств плата черного или красного цвета и модуль расширения беспроводных датчиков «Ладога-РК» черного цвета.

    Выберите вариант MRF, если хотя бы у одного радиоустройства плата зеленого цвета или модуль расширения беспроводных датчиков "Ладога-РК" зеленого цвета

  5. После выбора протокола радиообмена МБД выполнит попытку создать радиосеть. Как правило, создание сети занимает несколько секунд, дождитесь результата. По окончании операции на экране будут отображены параметры новой радиосети.

../../_images/mbd_instr_3.png

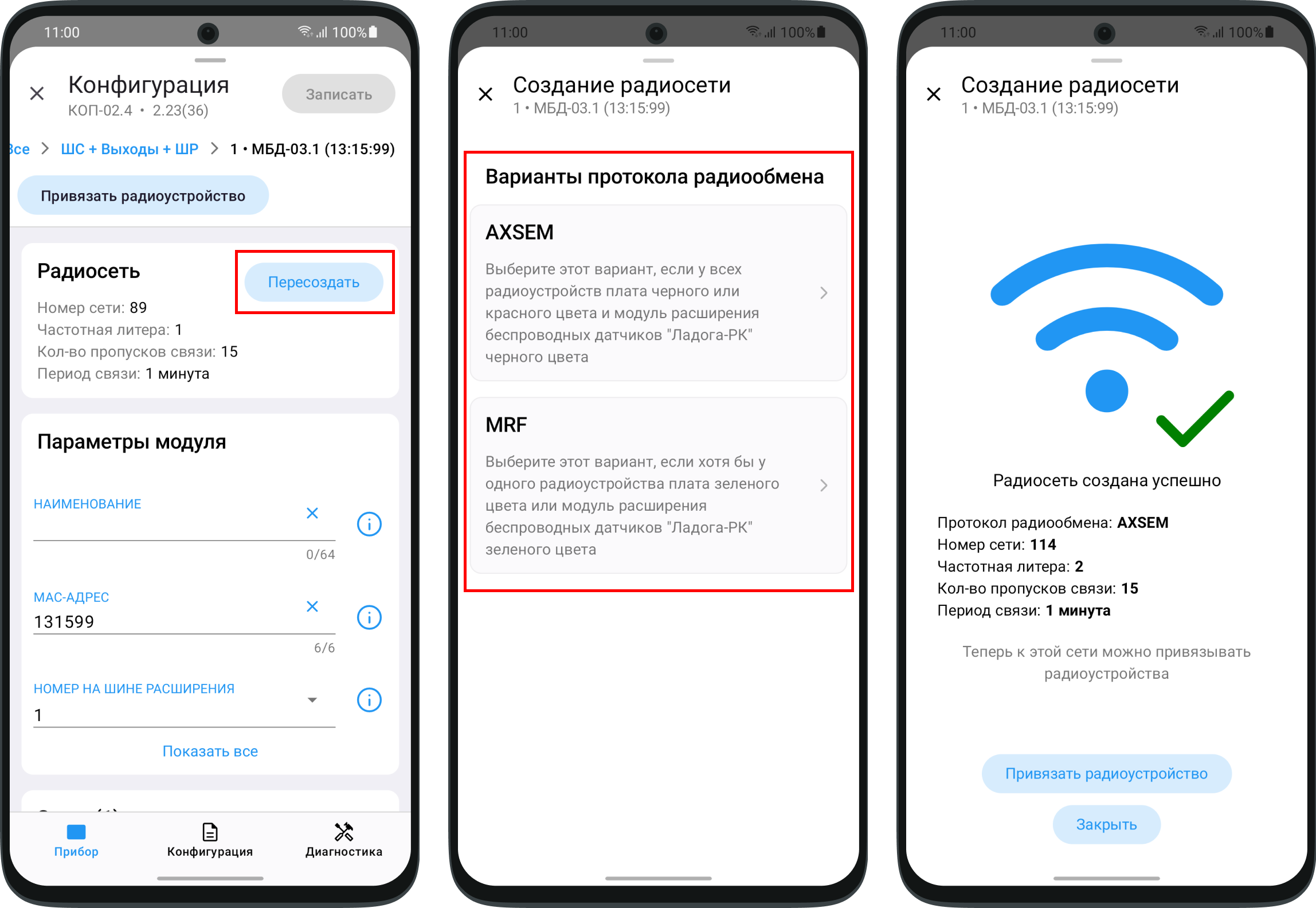

Рисунок 3: Создание радиосети.

Регистрация извещателей

  1. Выберите МБД, к которому нужно привязать извещатели (беспроводные устройства).

  2. Нажмите кнопку «Привязать радиоустройство».

  3. Следуйте представленной инструкции либо инструкции, поставляемой с извещателем.

  4. Нажмите кнопку «Начать связывание». Регистрация извещателя запускается на определённое время - 100 секунд, в течение которого необходимо перевести извещатель в режим связывания согласно инструкции.

  5. Дождитесь завершения. В случае успешной регистрации на экране отобразится уведомление с информацией о привязанном извещателе, в случае ошибки - окно с уведомлением об ошибке.

  6. При необходимости зарегистрировать ещё один извещатель нажмите кнопку «Привязать другое радиоустройство» либо «Попробовать ещё раз» в случае ошибки.

  7. После регистрации всех извещателей нажмите кнопку «Записать» и дождитесь перезагрузки прибора. В этот момент происходит автоматическая настройка всех параметров по умолчанию, а также конфигурация зон: назначение типов в соответствии с назначением извещателей и автоматическое присвоение номеров зон.

../../_images/mbd_instr_4.png

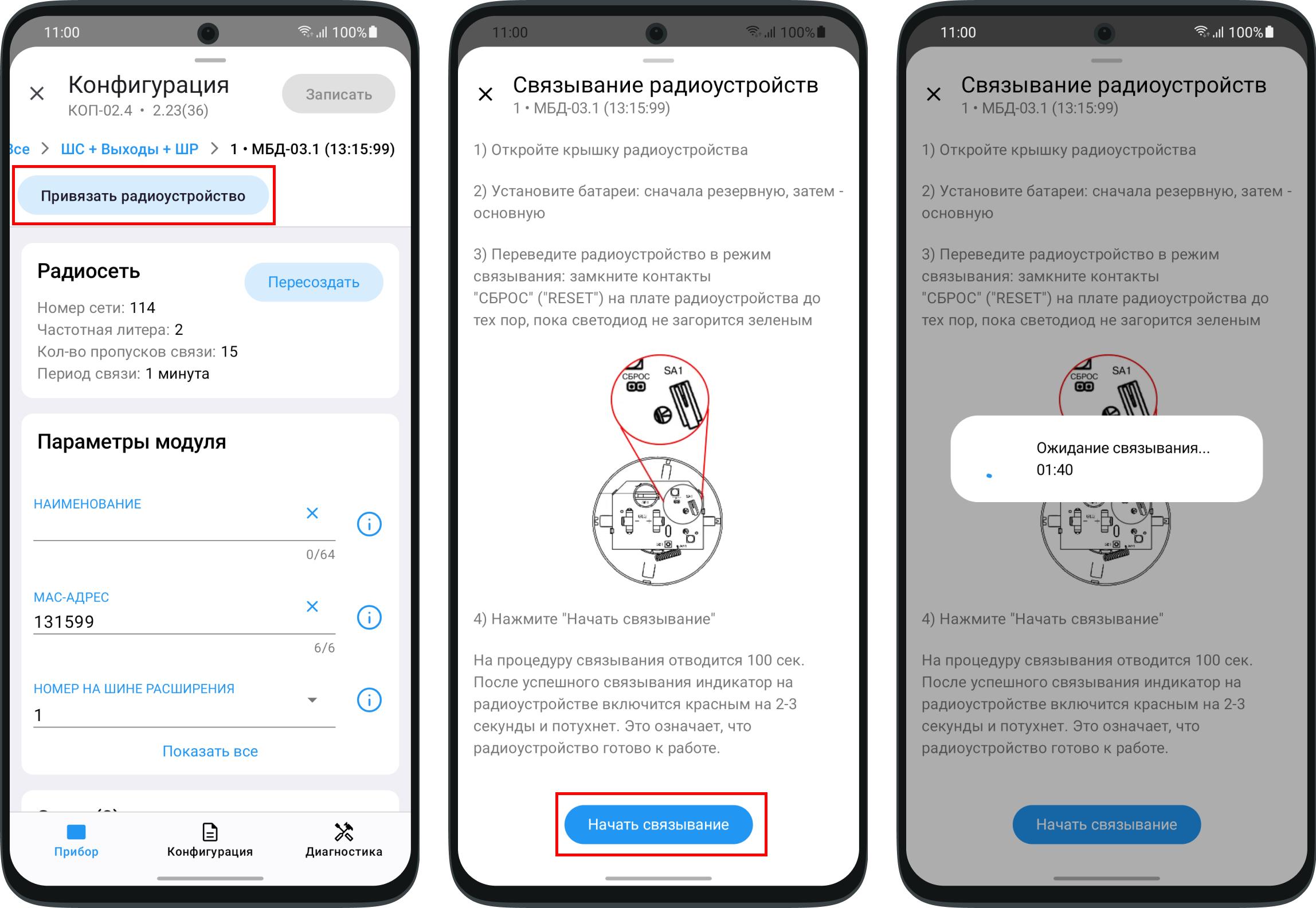

Рисунок 4: Регистрация извещателей.

../../_images/mbd_instr_5.png

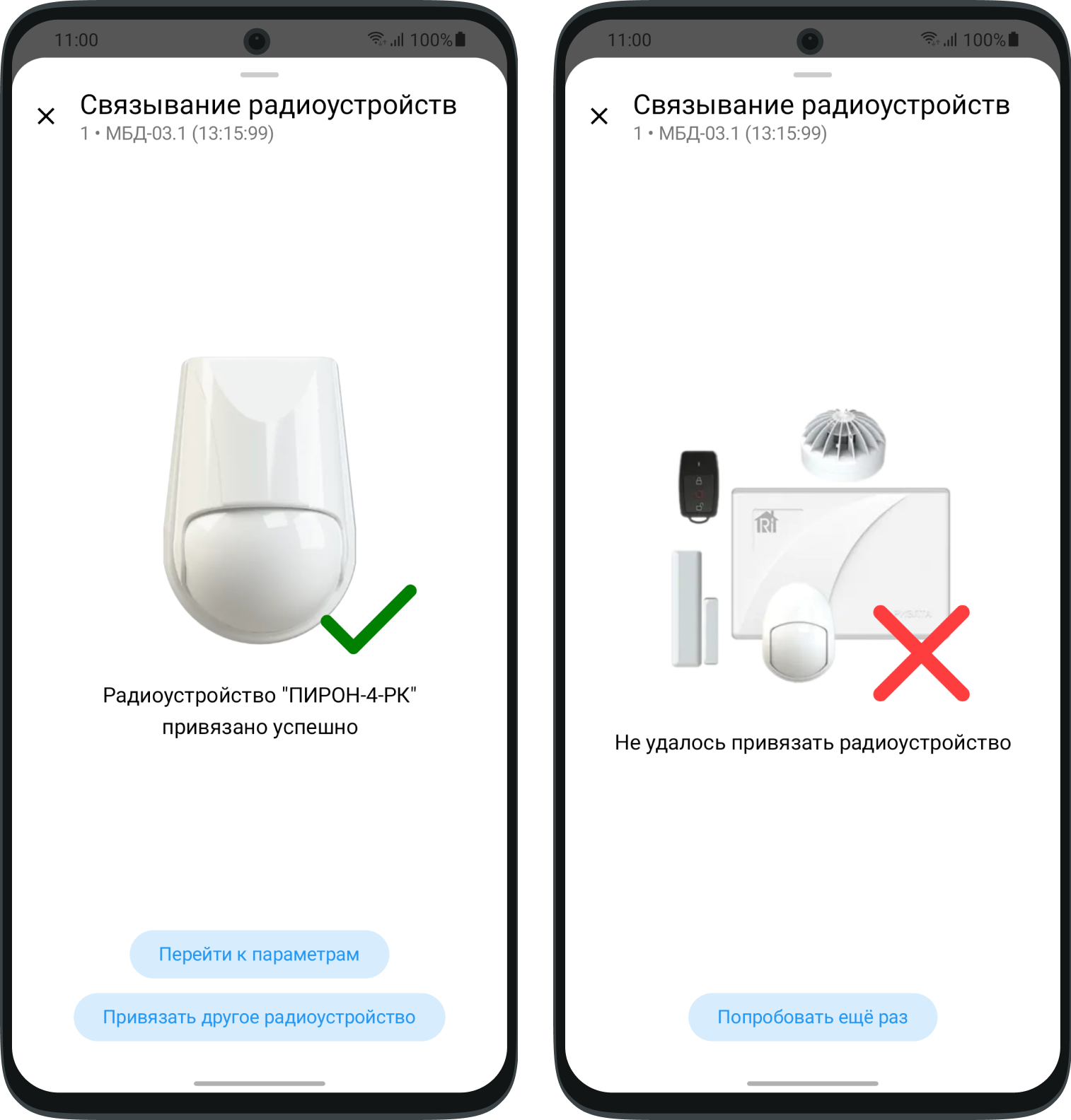

Рисунок 5: Регистрация извещателей (слева - успешно, справа - ошибка).

5. Настройка параметров радиоустройства

  1. Перейдите в раздел «Шлейфы/Выходы/Шина расширения» конфигурации прибора.

  2. В группе параметров «Шина расширения» выберите МБД с нужным извещателем.

  3. Выберите извещатель в списке «Радиоустройства».

  4. Измените параметры радиоустройства, задав тем самым оптимальный режим работы в конкретных условиях эксплуатации.

  5. Нажмите кнопку «Записать» и дождитесь перезагрузки прибора.

../../_images/mbd_instr_6.png

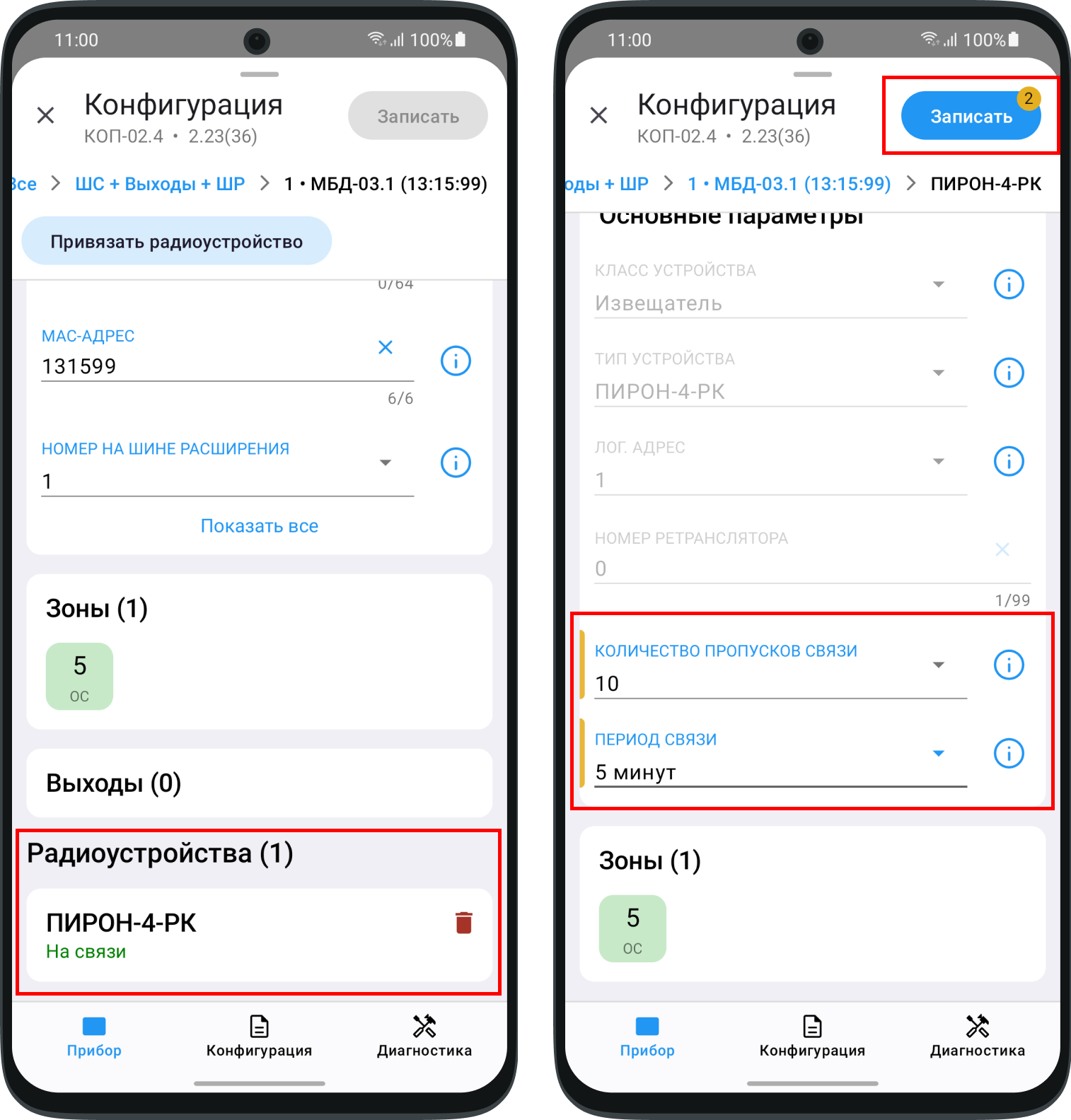

Рисунок 6: Настройка параметров радиоустройства.

07-июля-2025 Дата обновления
