Добавление МБД в конфигурацию прибора на ПЦН при помощи веб-интерфейса инженера
Откройте веб-интерфейс инженера и авторизуйтесь (см. Справка по веб-интерфейсу инженера).
Перейдите в раздел «Оборудование» и в дереве конфигурации выберите прибор, к которому нужно описать модуль МБД.
На панели со списком параметров (в правой части экрана) нажмите кнопку «Добавить».

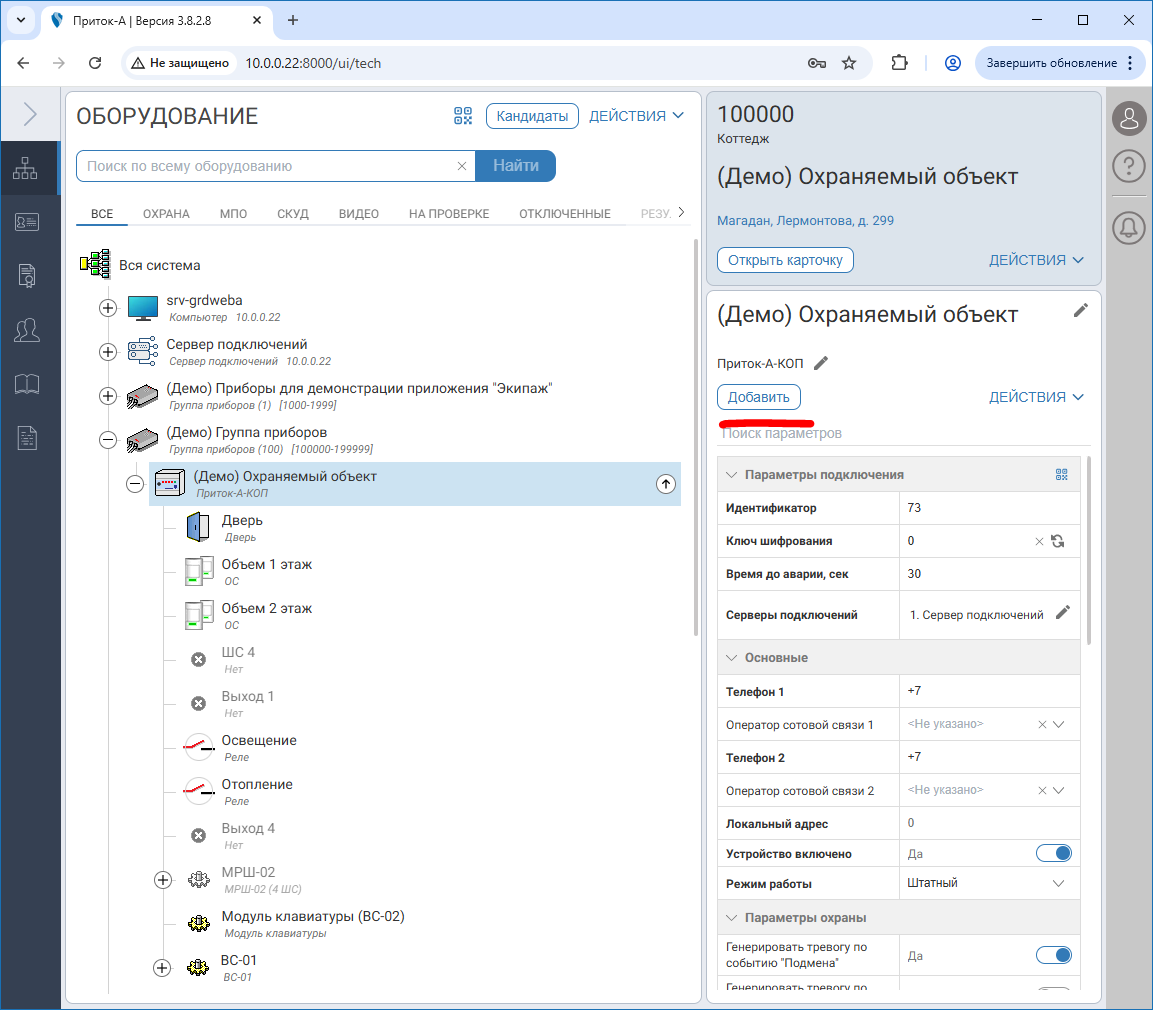

Рисунок 1: Добавление модуля к прибору.
В появившемся списке выберите необходимый модуль и нажмите кнопку «Добавить»:
для встраиваемого модуля - «Встроенный модуль «Ладога-РК»»;
для внешнего модуля - «МБД-01 / МБД-03.1 (Ладога)».

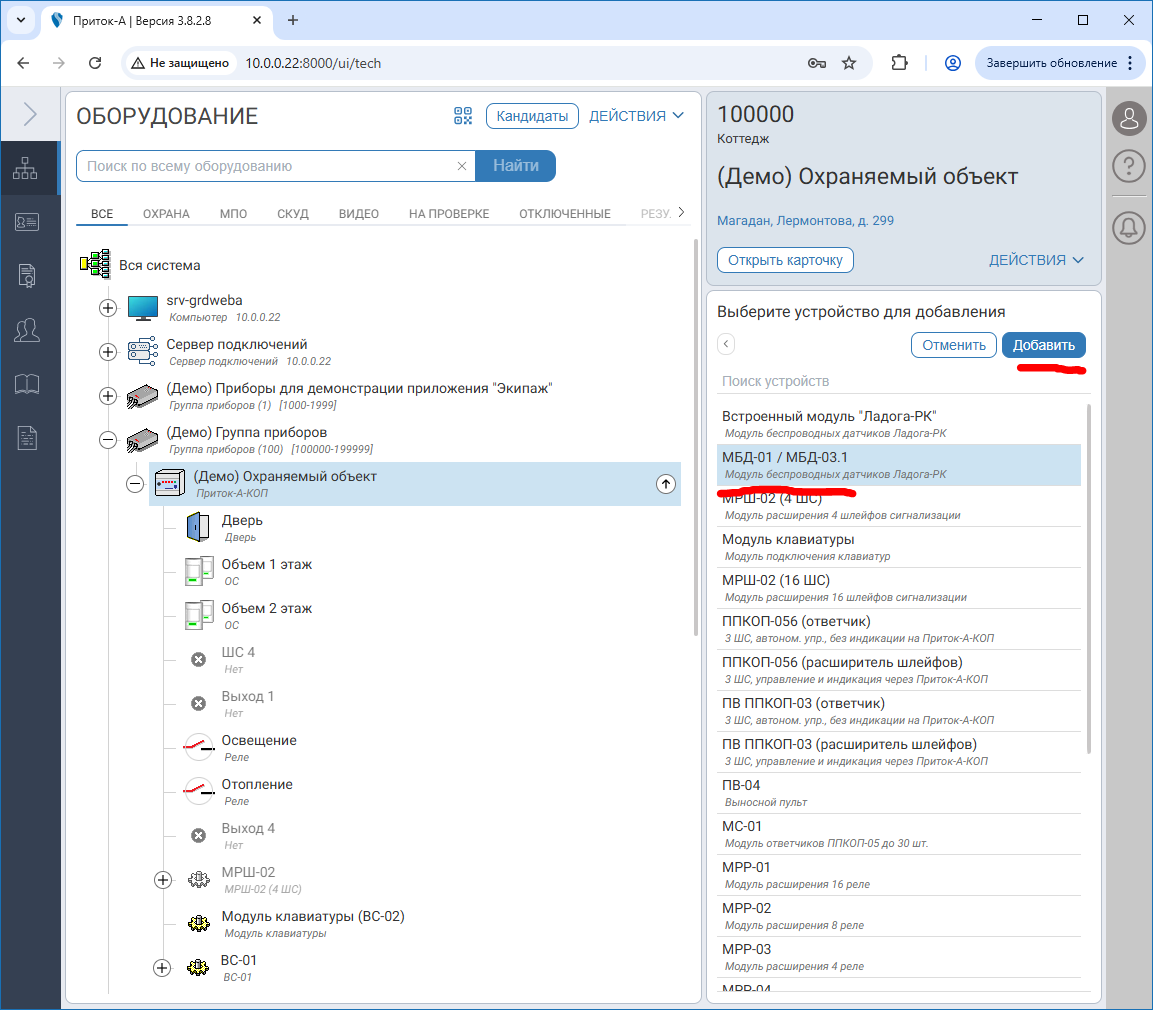

Рисунок 2: Выбор устройства для добавления в конфигурацию прибора.
После того, как модуль будет добавлен, необходимо настроить его параметры.
Проверьте параметр «Номер модуля на шине расширения». Значение этого параметра должно соответствовать тому, которое было задано в конфигурации прибора при помощи приложения «Унипрог Приток-А» - значению из поля «Номер модуля на шине расширения» (или «Лог. адрес»).
Введите нужное значение и сохраните изменения или оставьте текущее, если оно подходит.

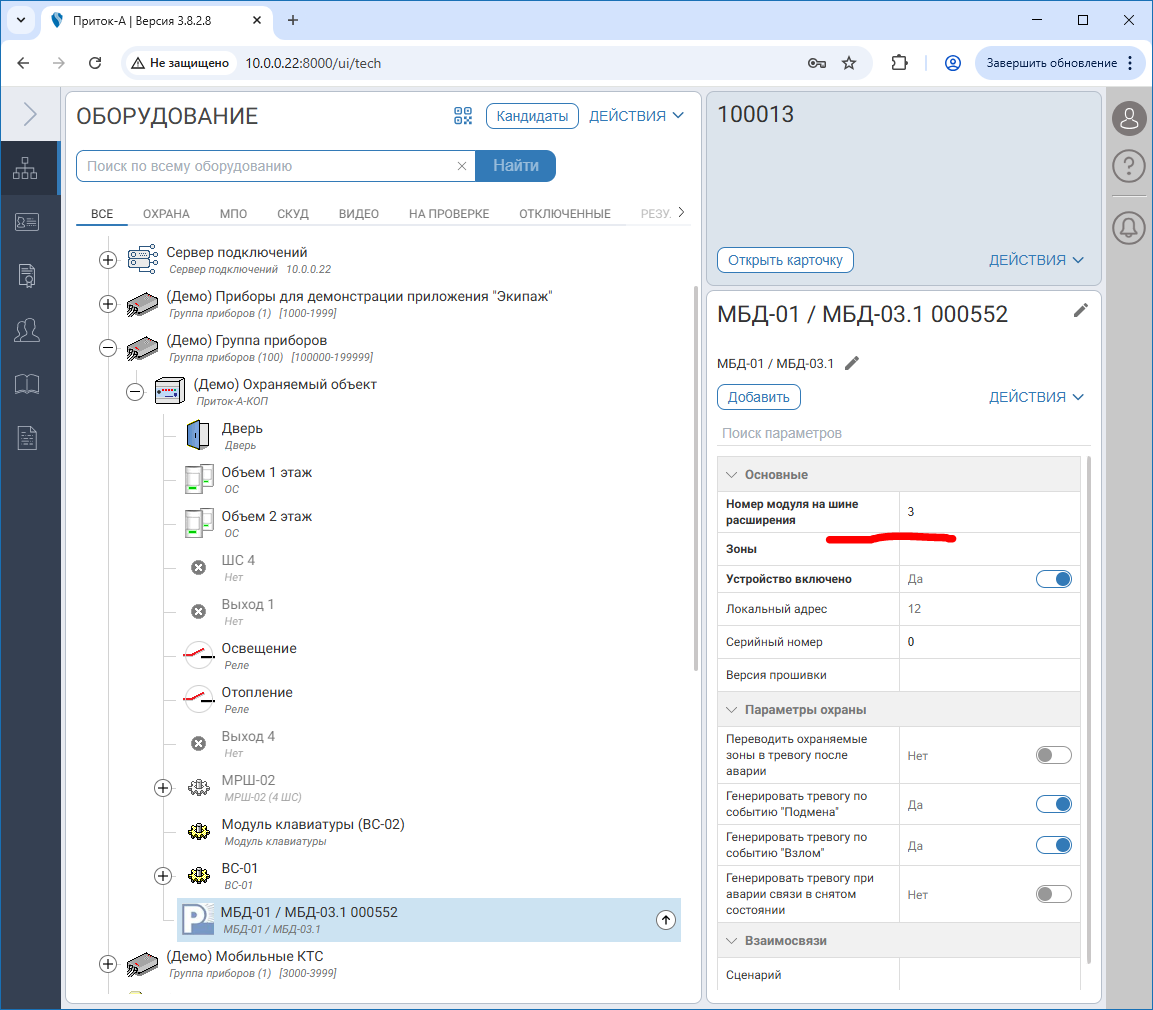

Рисунок 3: Редактирование параметров МБД.
В случае использования нескольких МБД повторите пункты 2-4 для каждого модуля.
Чтобы добавить к модулю извещатель или ретранслятор, нажмите кнопку «Добавить».

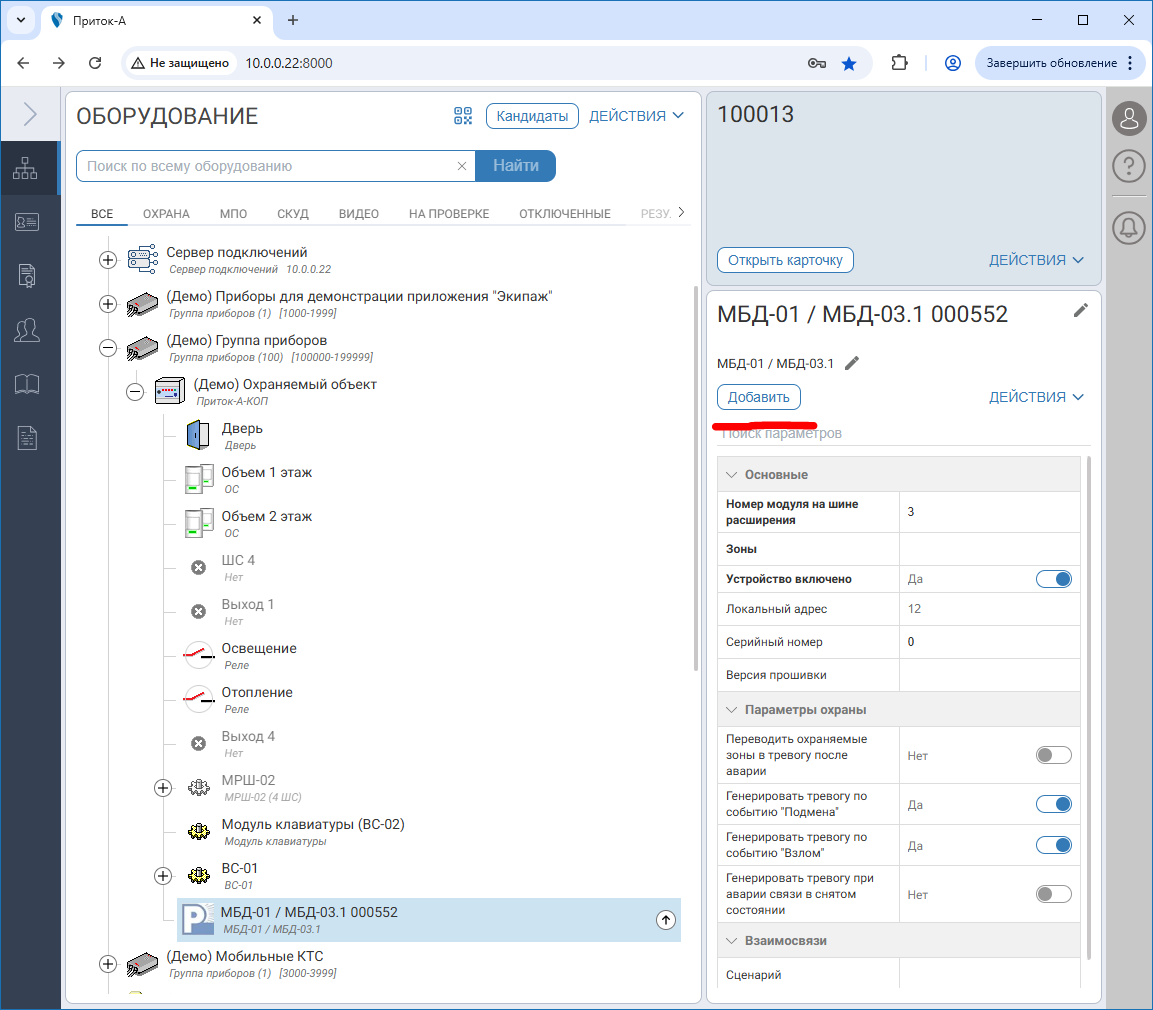

Рисунок 4: Добавление извещателя.
Выберите нужное устройство из списка и нажмите «Добавить».

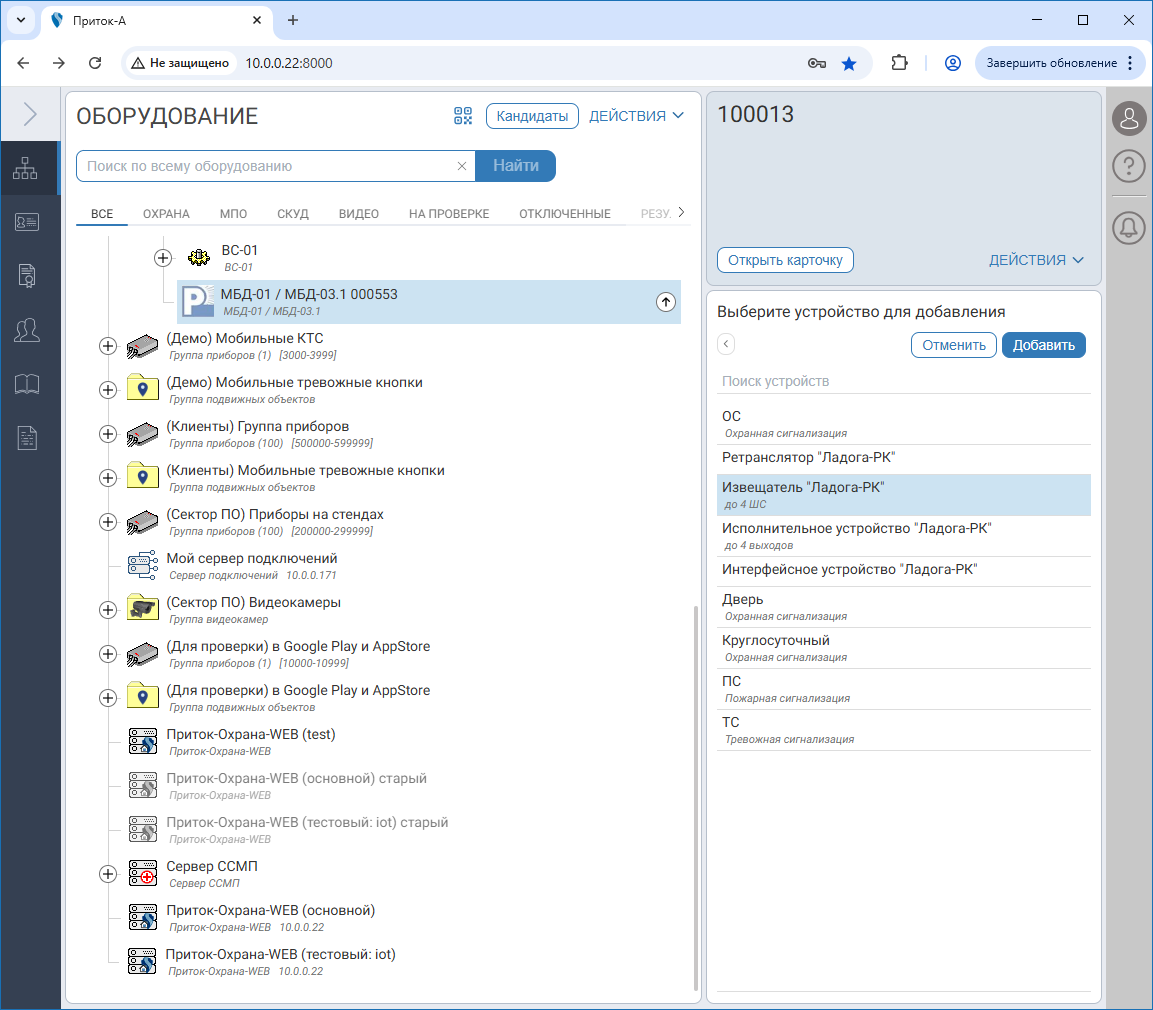

Рисунок 5: Выбор типа устройства, добавляемого к МБД.
Чтобы описать зоны извещателя, выберите извещатель в дереве конфигурации и нажмите «Добавить».

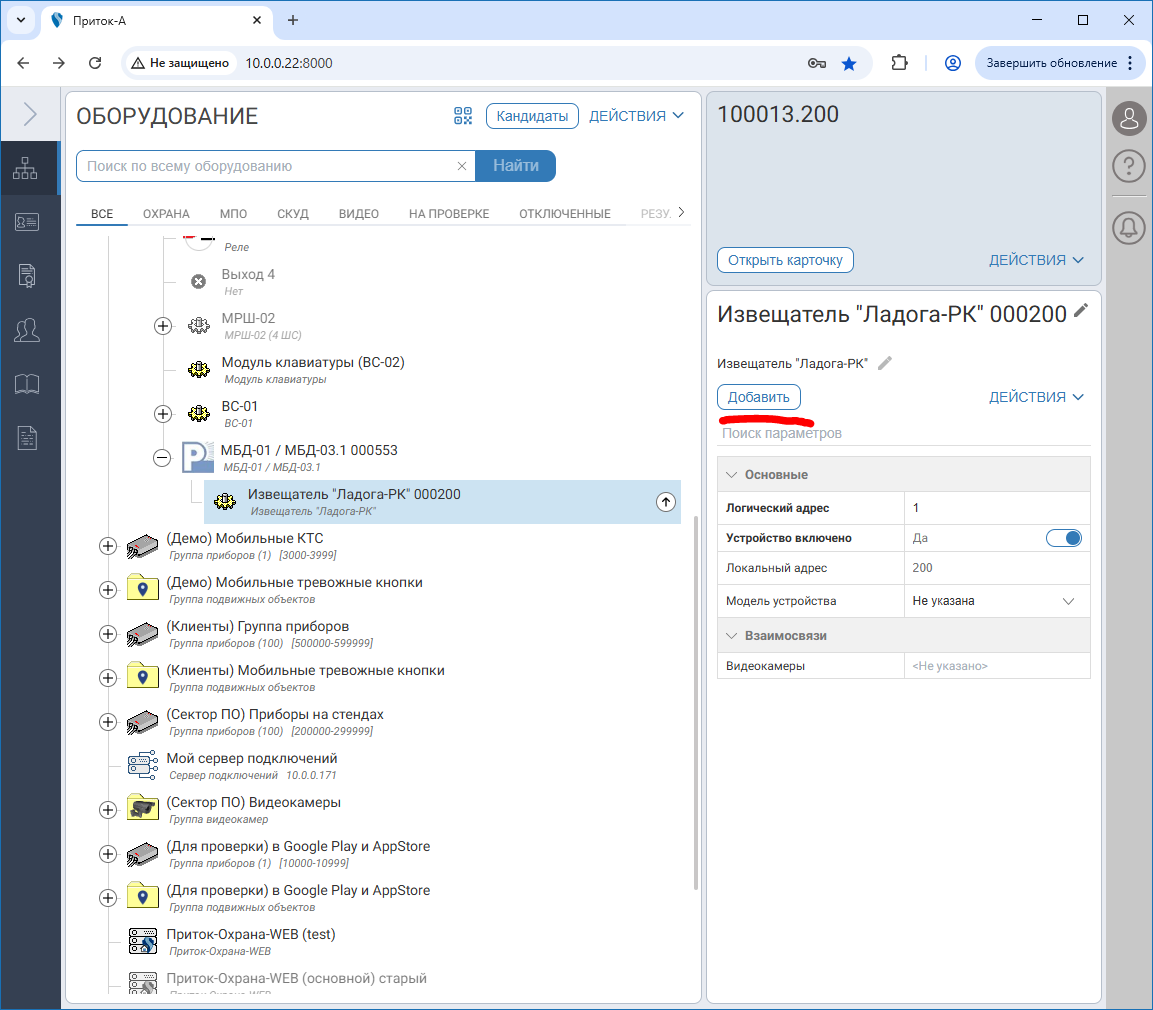

Рисунок 6: Добавление зоны к извещателю.
Выберите из списка нужный тип зоны и нажмите «Добавить».

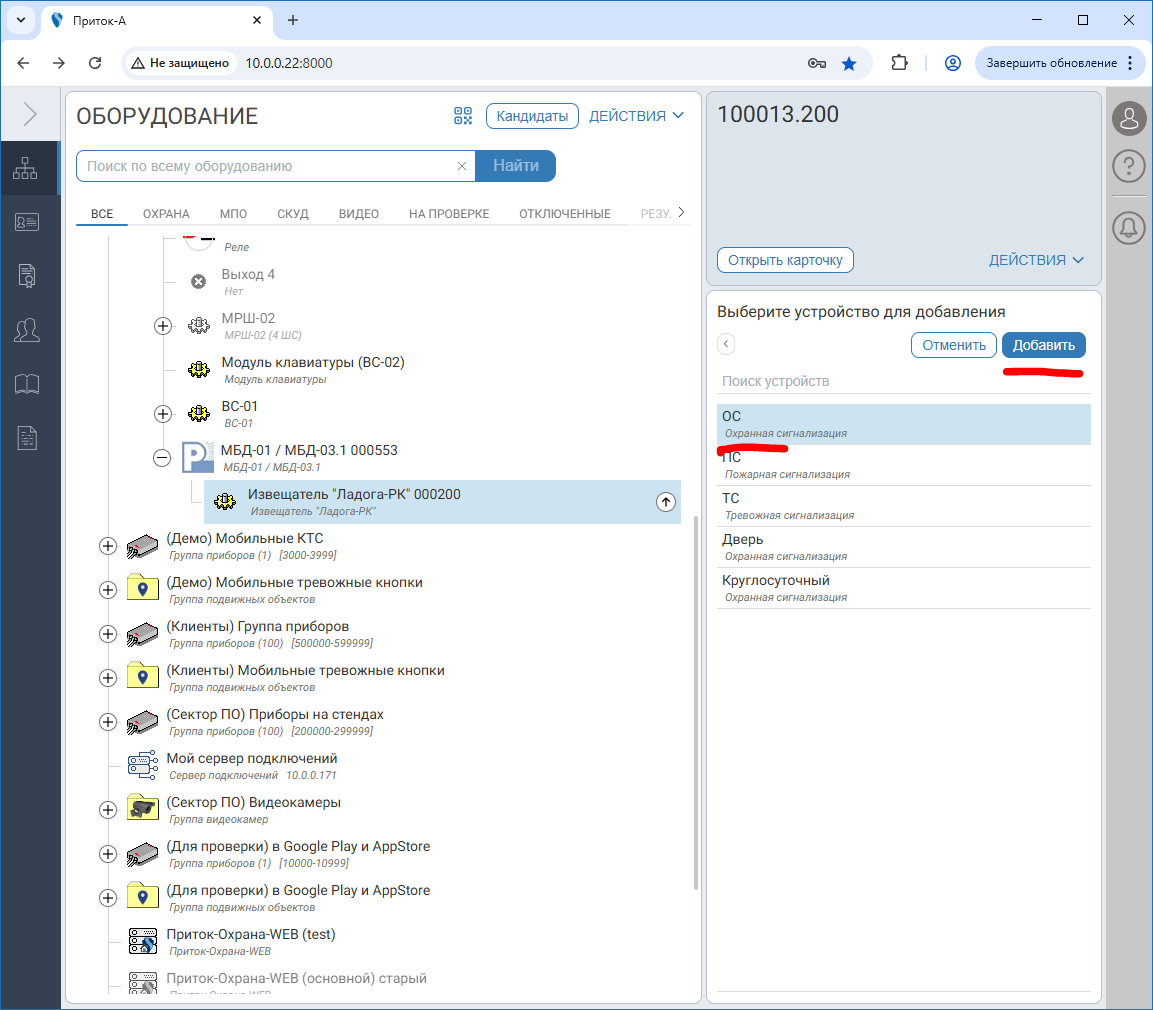

Рисунок 7: Выбор типа зоны извещателя.
Укажите номер зоны в параметре «Локальный адрес», если он отличается от предложенного, и сохраните изменения.

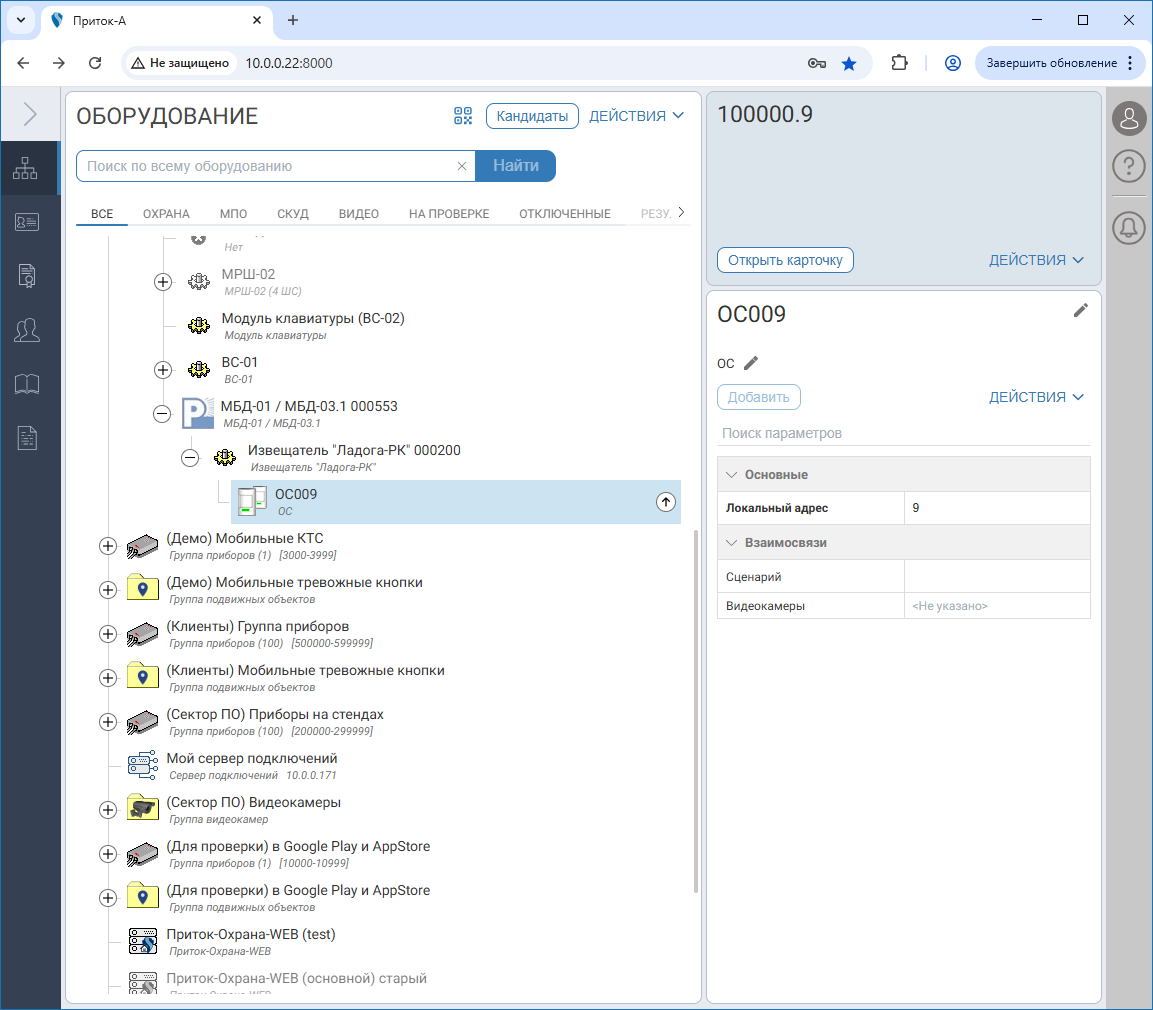

Рисунок 8: Параметры зоны извещателя.
